CLZ型齒式聯軸器· 產品描述The product description

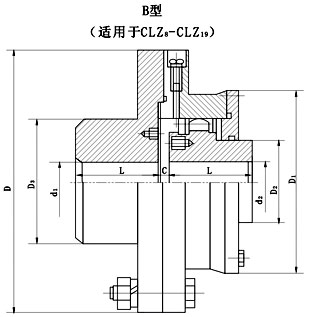

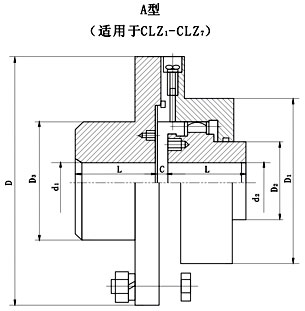

CLZ型齒式聯軸器

型號	公稱扭矩Tn(N.m)	許用轉速n (r/min)	軸孔直徑 d	軸孔長度	B/2	A/2	D	D1	D2	D3	C	轉動慣量Kg.m 2	重量Kg
				Y
				L
CLZ1	710	3780	18 19	42	53	24.5	170	110	56	95	16	0.03	12.8
			20 22 24	52							6
			25 28	62							2.5
			30 32 35 38	82
			40	112

CLZ2	1400	3000	30 32 35 38	82	67	37.5	185	125	71	110	2.5	0.06	17.5
			40 42 45 48	112
			50
CLZ3	3150	2400	40 42 45 48	112	85	46	220	150	91	145	2.5	0.12	33
			50 55 56
			60	142

CLZ4	5600	2000	45 48 50 55 56	112	100	62.5	250	175	121	170	2.5	0.22	47.3
			60 63 65	142
			70 71 75

CLZ5	8000	1680	50 55 56	112	110	72.5	290	200	141	190	5	0.44	69.8
			60 63 65	142
			70 71 75
			80 85 90	172

CLZ6	11200	1500	60 63 65	142	123	80	320	230	161	210	5	0.75	96.1
			70 71 75
			80 85 90 95	172
			100 110	212

CLZ7	18000	1270	65 70 71 75	142	143	92.5	350	260	181	240	5	1.25	129
			80 85 90 95	172
			100 110 120	212

CLZ8	22400	1140	80 85 90 95	172	162.5	105	380	290	211	270	5	2.06	179
			100 110 120 125	212
			130 140	252

CLZ9	28000	1000	90 95	172	167.5	110	430	330	231	280	5	2.56	221
			100 110 120 125	212
			130 140 150	252
			160	302

CLZ10	50000	850	110 120 125	212	182.5	122.5	490	390	281	320	5	5.00	328
			130 140 150	252
			160 170 180	302

CLZ11	71000	750	120 125	212	202.5	140	545	470	300	380	5	9.25	394
			130 140 150	252
			160 170 180	302
			190 200 220	352

CLZ12	100000	660	140 150	252	242.5	175	590	520	340	420	5	12.50	658
			160 170 180	302
			190 200 220	352
			240 250	410

CLZ13	140000	660	160 170 180	302	262	187.5	680	590	380	480	7.5	29.9	950
			190 200 220	352
			240 250 260	410
			280	470
CLZ14	200000	540	180	302	282.5	202.5	730	650	420	520	7.5	42.50	1120
			190 200 220	352
			240 250 260	410
			280 300 320	470

CLZ15	250000	480	200 220	352	322	240	780	700	480	560	7.5	56.9	1350
			240 250 260	410
			280 300 320	470
			340 360	550
CLZ16	355000	425	240 250 260	410	360	267.5	900	785	530	650	10	120	2010
			280 300 320	470
			340 360 380	550
			400	650
CLZ17	560000	380	260	410	400	312.5	1000	885	630	750	10	225	2910
			280 300 320	470
			340 360 380	550
			400 420 440	650
			450
CLZ18	710000	330	300 320	470	450	355	1100	990	710	820	10	325	3688
			340 360 380	550
			400 420 440	650
			450 460 480 500

CLZ19	1000000	300	360 380	550	455	365	1250	1090	800	920	15	568	4958

　　CLZ型齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動
齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。
鼓形齒式聯軸器的特點(與直齒式聯軸器相比有以下特點) ：

　　1、承載能力強。在相同的內齒套外徑和聯軸器*大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高15～20％

　　2、角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1o，而鼓形齒式聯軸器的許用角位移為1o30'，提高50％。在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大,

　　3、鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。

　　4、外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。

　　5、傳動效率高達99.7%。

　　基于經上特點，目前，國內外已普遍以鼓形齒替代直齒式聯軸器。
