鑄鐵平臺的用途、規格型號、執行標準等技術參數：

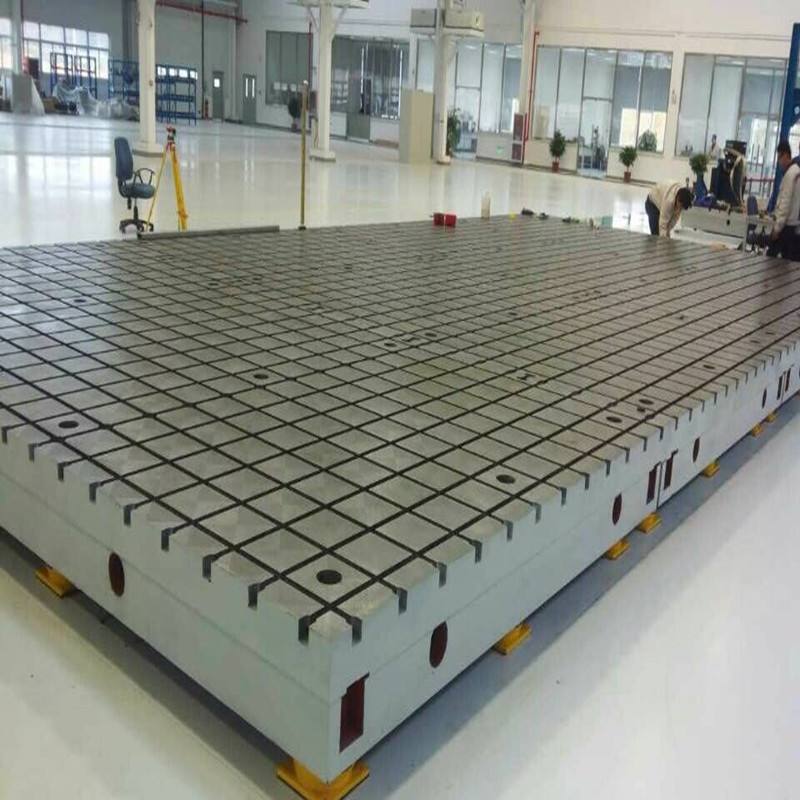

1、鑄鐵平臺的用途：鑄鐵平臺是鑄鐵平板的另一種叫法，按用途分為鑄鐵檢驗平臺、鑄鐵劃線平臺、鑄鐵裝配平臺、鑄鐵試驗平臺、鑄鐵基礎平臺等，外觀基本上是箱體式，工作面有長方形、正方形或圓形，材料為高強度鑄鐵HT200-300，球墨鑄鐵QT400-600。鑄鐵平臺的工作面采用刮研工藝，工作面上可加工V型槽、T型槽、U型槽、燕尾槽、圓孔、長孔等。鑄鐵平臺是用于工件、設備檢測、劃線、裝配、焊接、組裝、鉚焊的平面基準量具。
2、鑄鐵平臺的制造標準：鑄鐵平臺按標準GB/T 22095-2008 制造。
3、鑄鐵平臺的規格：工作面整體規格為 4米×8米，大于此規格可以多塊拼接。鑄鐵平臺單件重量可達80噸。
4、鑄鐵平臺的精度：按計量檢定規程JJG117-2005《平板檢定規程》鑄鐵平臺分為00級，0級，1級，2級，3級，精刨級。
5、鑄鐵平臺平面度計算公式：
000級：1×（1+d/1000） 1級：8×（1+d/1000）
00級：2×（1+d/1000） 2級：16×（1+d/1000） 鑄鐵平臺的整體規格為4米×8米,大于此規格可以多塊拼接,使用磨損后,可以重新修刮恢復其精度,可用涂色法檢驗零件平面度,具有準確、直觀、方便的優點.
鑄鐵平臺又稱鑄鐵平板，外觀基本上是箱體式，工作面有長方形、正方形、圓形等，材料為HT200-300，QT400-600，采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等，是用于工件、設備檢測、劃線、裝配、焊接、組裝、鉚焊的平面基準量具。
鑄鐵平臺的整體規格為4米×8米，大于此規格可以多塊拼接，使用磨損后，可以重新修刮恢復其精度，可用涂色法檢驗零件平面度，具有準確、直觀、方便的優點。在經過刮研的鑄鐵平板上推動表座、工件比較順暢，無發澀感覺，方便了測量，保證了測量準確度。
鑄鐵平臺的鑄鐵質量和熱處理質量對平板使用性能產生較大影響，或因殘存較大內應力使工作面變形;或因不耐磨損使精度不能保持;或因刮削困難得不到數值小的粗糙度。因此使用鑄鐵平板須注意鑄鐵材料的選擇，采用時效處理等方法消除鑄鐵平板的殘余應力。
鑄鐵平臺參數：
工作面硬度：硬度為HB107-240。經過兩次人工處理(人工退長600度—700度或自然時效2—3年)使用該產品的精密穩定。耐磨性良好。
材質：高強度鑄鐵HT200-300
規格：100*100----3000*6000.(大于此規格的平臺可以拼裝使用或圖紙定做)
精度：按照國家標準計量檢定規程執行。分別為0、1、2、3四個等級。
0 級： 4×（1+d/1000） 3級：40×（1+d/1000）
① 式中 d代表平板工作面對角線長度。
② 距工作面邊緣 0.02α （較大為20mm）范圍內平面度公差不計 ，且任意一點都不行高于工作面。
