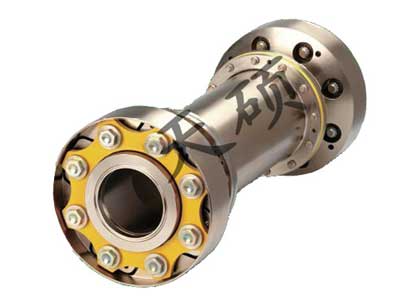

 JNC系列高速膜片聯軸器適用范圍：適用于電機,氣輪機,燃氣輪機,膨脹機,旋轉發動機,鼓風機,發電機,試驗機,高速泵等高速機組特別適用于離心機,透平壓縮機,船舶推進器等動力傳遞.

　　JNC系列高速膜片聯軸器結構使其左右重心*大限度地靠近兩側機組的支撐軸承,對轉子軸頭的附加彎矩小,利于高速平穩運轉。中間節止口連接,整體裝拆,整個聯軸器即使多次裝拆亦保持永久的對中和動平衡。兩撓性體(膜片)之間距離大,聯軸器吸收機組不對中能力強。 高速膜片聯軸器,其撓性元件采用AISI301或鎳合金剛,抗拉強度達到150-170kgf,按每分鐘1萬轉計算,其疲勞壽命可達20年,其它部件采用AIS4140或相當?shù)母邚姸容p質合金,因此,該聯軸器具有重量輕,軸向剛度,扭轉強度等力學性能優良,可保護機組輸出軸,延長機組使用壽命等顯著特點.

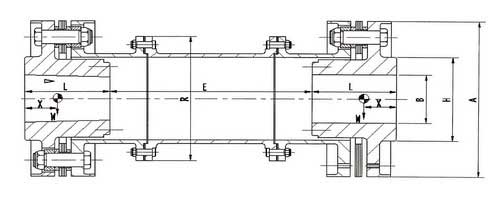

JNC系列膜片聯軸器基本參數和主要尺寸


型號	許用扭矩TN	許用轉速n	外徑A	軸孔B	H	軸伸L	軸間距	R	重量
	×10 4 Nm	(rpm)	(mm)	(mm)	（mm）	(mm)	E Min(mm)	（mm）	E min(mm)	1000mm重量
JNC1	0.1	35000	95	35	60	40	160	75	4.5	3.3
JNC2	0.22	30000	122	50	75	55	170	90	6.5	4.13
JNC3	0.34	26000	150	60	95	65	190	112	13	5.5
JNC4	0.56	24000	170	65	105	70	210	122	19	6.14
JNC5	0.95	22000	190	75	115	75	230	142	26	9.85
JNC6	1.56	20000	210	85	130	85	230	165	34	12.7
JNC7	2.4	17500	240	105	155	100	250	195	50	15.92
JNC8	4.3	16000	280	125	175	120	260	218	72	22
JNC9	4.72	13500	310	140	205	140	270	246	88	29.94
JNC10	9.75	12000	340	150	220	150	290	270	136	38.28
JNC11	12.5	11000	370	165	240	170	310	298	161	47.5
JNC12	16.8	10000	400	180	260	180	320	321	205	55.6
JNC13	21.3	9500	430	195	280	200	390	348	276	63.8
JNC14	22.6	9000	460	205	295	210	400	368	326	75.6
JNC15	28	8500	490	220	310	220	410	394	387	80.6
JNC16	33	7700	516	235	330	235	450	418	468	86
JNC17	36.6	7500	560	255	355	250	460	458	578	93.5
JNC18	52	7000	600	280	380	290	480	485	660	142
