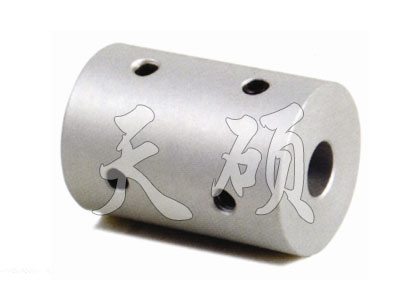

產品描述：在滿足便用性能的前提下,應選用裝拆方便,維護簡單,成本低的TS7剛性聯軸器.例如剛性聯軸器不但結構簡單,而且裝拆方便
15231779603

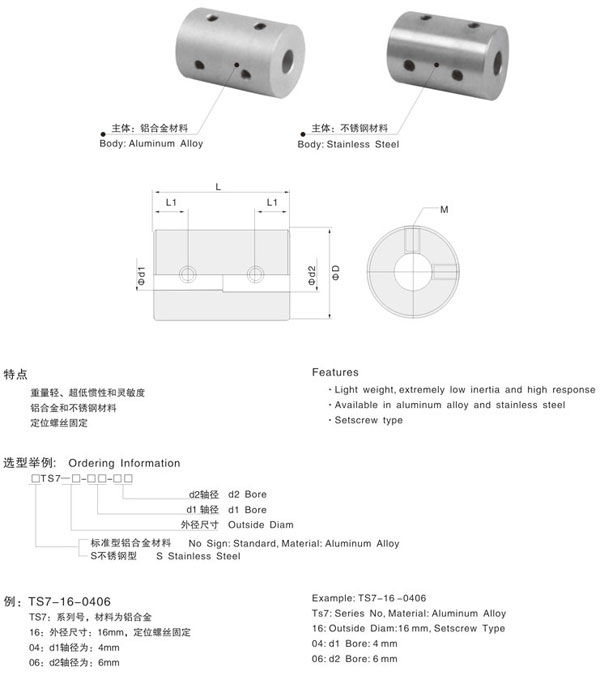

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | L1 | M | 擰緊力矩 Wrench Torque N·m |
| TS7-16-□□□□ | 3 4 5 6 | 16 | 24 | 6 | M3 | 0.7 |
| TS7-20-□□□□ | 5 6 8 10 | 20 | 30 | 7 | M3 | 0.7 |
| TS7-25-□□□□ | 8 10 11 12 | 25 | 36 | 9 | M4 | 1.7 |
| TS7-32-□□□□ | 12 14 15 16 | 32 | 41 | 10 | M4 | 1.7 |
| TS7-40-□□□□ | 14 16 18 19 20 | 40 | 50 | 12 | M5 | 1.7 |
| STS7-16-□□□□ | 3 4 5 6 | 16 | 24 | 6 | M3 | 0.7 |
| STS7-20-□□□□ | 5 6 8 10 | 20 | 30 | 7 | M3 | 0.7 |
| STS7-25-□□□□ | 8 10 11 12 | 25 | 38 | 9 | M4 | 1.7 |
| STS7-32-□□□□ | 12 14 15 16 | 32 | 41 | 10 | M4 | 1.7 |
| STS7-40-□□□□ | 14 16 18 19 20 | 40 | 50 | 12 | M5 | 1.7 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
重量 Mass g |
| TS7-16-□□□□ | 0.3 | 0.6 | 23000 | 3.1×10-7 | 11 |
| TS7-20-□□□□ | 0.5 | 1 | 18000 | 8.5×10-7 | 20 |
| TS7-25-□□□□ | 1 | 2 | 14000 | 2.6×10-6 | 39 |
| TS7-32-□□□□ | 2 | 4 | 10000 | 9.1×10-6 | 71 |
| TS7-40-□□□□ | 5 | 10 | 8000 | 9.1×10-6 | 100 |
| STS7-16-□□□□ | 0.3 | 0.6 | 23000 | 8.1×10-7 | 28 |
| STS7-20-□□□□ | 0.5 | 1 | 18000 | 2.2×10-6 | 54 |
| STS7-25-□□□□ | 1 | 2 | 14000 | 7.1×10-6 | 100 |
| STS7-32-□□□□ | 2 | 4 | 10000 | 2.4×10-6 | 190 |
| STS7-40-□□□□ | 5 | 10 | 8000 | 2.4×10-6 | 210 |
在滿足便用性能的前提下，應選用裝拆方便、維護簡單、成本低的TS7剛性聯軸器。例如剛性聯軸器不但結構簡單，而且裝拆方便，可用于低速、剛性大的傳動軸。一般的非金屬彈性元件聯軸器(例如彈性套柱銷聯軸器、彈性柱銷聯軸器、梅花形彈性聯軸器等)，由于具有良好的綜合能力，廣泛適用于一般的中、小功率傳動。
