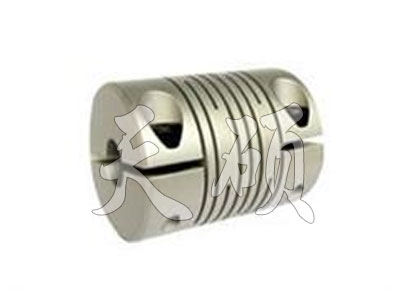

TS4C夾緊平行線聯軸器

產品描述：TS4C夾緊平行線聯軸器應用于精密機械,以及操縱,控制機構和儀表設備的聯軸器,轉矩很小

在線咨詢

全國熱線

15231779603

TS4C夾緊平行線聯軸器· 產品描述The product description

TS4C夾緊平行線聯軸器

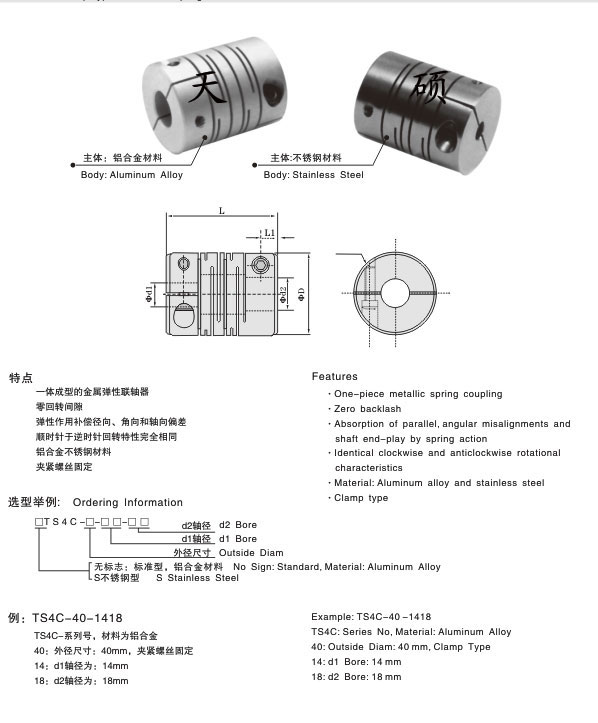

外型尺寸

型號 Model	Φ d1Φd2 軸徑 Bore	ΦD	L	L1	M	擰緊力矩 Wrench Torque N·m
TS4C-12-□□□□ STS4C-12-□□□□	3 4 5	12	18.5	2.5	M2	0.5
TS4C-16-□□□□ STS4C-16-□□□□	4 5 6 6.36	16	23	3.25	M2.5	1
TS4C-20-□□□□ STS4C-20-□□□□	5 6 8 9.525	20	26	3.75	M2.5	1
TS4C-25-□□□□ STS4C-25-□□□□	8 9.525 10 11 12	25	31	4.25	M3	1.5
TS4C-32-□□□□ STS4C-32-□□□□	10 11 12 14	32	41	6.00	M4	2.5
TS4C-40-□□□□ STS4C-40-□□□□	10 11 12 14 15 16 18	40	56	8.5	M5	4
TS4C-50-□□□□ STS4C-50-□□□□	12 14 15 16 18 19	50	71	10.5	M6	8
TS4C-63-□□□□ STS4C-63-□□□□	14 15 16 18 19 24	63	90	13	M8	16

技術參數

型號 Model	額定扭矩 Rated Torque （N·m）	*大扭矩 Max.Torque （N·m）	*高轉速 Max.Rotational Frequency （rpm）	慣性力矩 Moment of inertia kg·m2	靜態扭矩剛性 Static Torsioral Stiffness N m/rad	徑向偏差 Enors of Eccentricity mm	角度偏差 Enors of Angularity	軸向偏差 Enors of Shaft End-slay mm	重量 Mass g
TS4C-12-□□□□	0.5	1.0	10000	7.6×10^-8	34	0.1	1.5	±0.3	4
TS4C-16-□□□□	0.8	1.6	9300	3.2×10^-7	46	0.1	1.5	±0.3	8
TS4C-20-□□□□	11	2.2	7500	8.8×10^-6	118	0.1	1.5	±0.3	18
TS4C-25-□□□□	1.4	2.8	6000	2.5×10^-6	167	0.15	1.5	±0.35	32
TS4C-32-□□□□	2.8	5.6	4600	9.6×10^-6	228	0.15	1.5	±0.35	66
TS4C-40-□□□□	6.3	12.6	3600	3.2×10^-6	346	0.2	1.5	±0.35	138
TS4C-50-□□□□	11	22	3000	9×10^-6	580	0.2	1.5	±0.35	272
TS4C-63-□□□□	22	44	3000	3.1×10^-6	843	0.2	1.5	±0.35	530
STS4C-12-□□□□	0.8	1.6	22000	2.1×10^-6	62	0.1	1.5	±0.3	14
STS4C-16-□□□□	11	2.2	10000	8.9×10^-6	83	0.1	1.5	±0.3	26
STS4C-20-□□□□	1.6	3.2	9300	2.4×10^-6	246	0.1	1.5	±0.3	48
STS4C-25-□□□□	2.2	4.4	7500	7.0×10^-6	315	0.15	1.5	±0.35	78
STS4C-32-□□□□	5.5	11.0	6000	2.6×10^-6	845	0.15	1.5	±0.35	174
STS4C-40-□□□□	8.7	17.4	4600	8.9×10^-6	990	0.2	1.5	±0.35	372
STS4C-50-□□□□	16	32	3000	2.7×10^-4	1380	0.2	1.5	±0.35	760
STS4C-63-□□□□	38	76	2200	8.7×10^-4	1790	0.2	1.5	±0.35	1410

TS4C夾緊平行線聯軸器應用于精密機械，以及操縱、控制機構和儀表設備的聯軸器，轉矩很小，主要功能是聯接兩軸和傳遞運動，要求傳遞精度高，應具有較高的轉矩剛度，一般采用金屬彈性元件，以消除兩半聯軸器相對扭轉引起角度傳遞的誤差。
隨著工業和科技的發展，TS4C夾緊平行線聯軸器對改善整個傳動系統工作性能，保障工作的可靠性，延長設備使用壽命，減振、緩沖、降低噪音、節能、提高傳動效率等方面的特有功能，正在被越來越多的科技人員所認識。
科技和工業的發展，促進了大功率、高速、高溫、高精度以及低俗、重載機械產品和機械設備的發展，對應用于這些特殊工況條件下傳動系統聯軸器的功能和作用，提出了新的綜合要求，除聯接兩軸，傳遞轉矩或運動外，還要求具有補償兩軸相對偏移、減振、緩沖、提高傳動效率，提高傳動精度，降低噪音、節能、改善傳動系統工作性能，并要求聯軸器結構簡單，工藝性能好，可靠性高，便于制造，價格低，維護方便，裝拆容易，更換易損件時半聯軸器不需作軸線移動等，針對產品設計中提出要求，國內外科技人員不斷研制出各具特點的撓性聯軸器，以蠻子不同機械產品的傳動系統的需要。
