  • SWC-BH型萬向聯軸器
SWC-BH型萬向聯軸器

產品描述：SWC-BH型標準伸縮焊接式萬向聯軸器,承載能力大,其配套范圍更具優越性.

全國熱線

15231779603

SWC-BH型萬向聯軸器· 產品描述The product description

SWC型、SWP型十字軸式萬向聯軸器的主要特點為：
1.具有較大的角度補償能力，軸線折角，SWC型軸線折角可達15度~25度，SWP型可達10度左右。
2.結構緊湊合理，SWC型采用整體式叉頭，使運載更具可靠性。
3.承載能力大，與回轉直徑相同的其它型式的聯軸相比較，其所傳遞的扭矩更大，此對回轉直徑受限制的機械設備，其配套范圍更具優越性。
4.傳動效率高，其傳動效率達98-99.8％，用于大功率傳動，節能效果明顯。
5.運載平穩，噪聲低，裝拆維護方便。

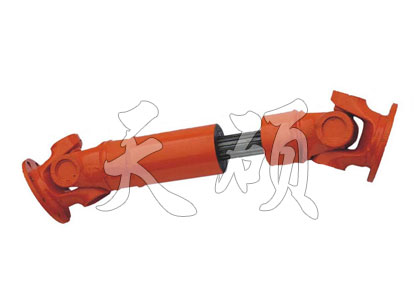

SWC-BH型標準伸縮焊接式萬向聯軸器

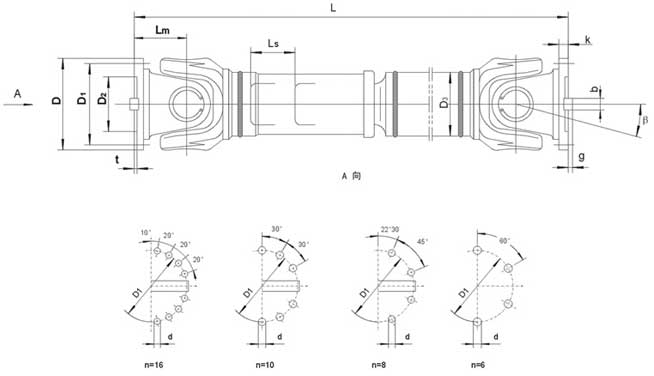

SWC-BH型標準伸縮焊接式萬向聯軸器基本參數和主要尺寸

型號 回轉直徑
D
mm		 公稱轉矩
Tn
kN·m		 疲勞轉矩
Tf
kN·m		 軸線折角
β
（°）		 伸縮量
Ls
mm		 尺寸mm
Lmin D1
(js11)		 D2
(H7)		 D3 Lm n-d k t b
(h9)		 g
SWC075BH 75 0.4 0.22 ≤25 40 315 62 42 42 39 6-7 6 2.5 - -
SWC100BH 100 1.25 0.63 55 390 84 57 60 55 6-9 7 2.5 - -
SWC120BH 120 2.5 1.25 80 485 102 75 70 65 8-11 8 2.5 - -
SWC150BH 150 5 2.5 80 590 130 90 89 80 8-13 10 3.0 - -
SWC180BH 180 12.5 6.3 100 810 155 105 114 110 8-17 17 5.0 - -
SWC200BH 200 30 15 ≤15 140 823 175 125 127 110 8-17 17 5.0 28 8
SWC225BH 225 40 20 140 920 196 135 152 120 8-17 20 5.0 32 9.0
SWC250BH 250 63 31.5 140 1035 218 150 168 140 8-19 25 6.0 40 12.5
SWC285BH 285 90 45 140 1190 245 170 194 160 8-21 27 7.0 40 15.0
SWC315BH 315 125 63 140 1315 280 185 219 180 10-23 32 8.0 40 15.0
SWC350BH 350 180 90 150 1410 310 210 267 194 10-23 35 8.0 50 16.0
SWC390BH 390 250 12.5 170 1590 345 235 267 215 10-25 40 8.0 70 18.0
SWC440BH 440 355 180 190 1875 390 255 325 260 16-28 42 10.0 80 20.0
SWC490BH 490 500 250 190 1985 435 275 325 270 16-31 47 12.0 90 22.5
SWC550BH 550 710 355 240 2300 492 320 426 305 16-31 50 12.0 100 22.5
