產品描述：我公司專業生產各種法蘭式聯軸器,產品質量可靠,使用壽命長,歡迎大家來選購.
15231779603
聯軸器由于種種原因使其質心或慣性主軸與其加轉軸線不重合，在運轉時將產生不平衡離心慣性力、離心慣性偶力和動撓度（振型）的現象，稱為轉子的不平衡現象，這種不平衡現象必然引起軸系的振動，從而影響機器的正常工作和使用壽命，因而對其須加以重視。不平衡的程度（不平衡量U）通常用轉子的質量m和質心到轉子回轉軸線距離r的乘積mr來表達，稱為質徑積。也有用單位質量的質徑積來表達的，稱為偏心距e（不是幾何意義上的偏心。）質徑積mr是一個與轉子質量有關的相對量，而偏心距e是一個與轉子質量無關的*量。前者比較直觀，常用于具體給定轉子的平衡操作，后者用于衡量轉子平衡的優劣或檢測平衡精度，聯軸器的平衡等級標準即按e來評定。對于撓性轉子則用振型偏心距（第n階振型）en=Un/mn，Un、mn分別為第n階振型和階模態質量。

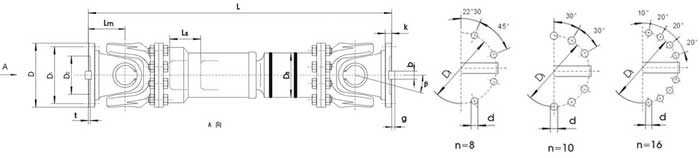

SWC-BF型標準伸縮法蘭式萬向聯軸器基本參數和主要尺寸
| 型號 |
回轉直徑 D mm |
公稱轉矩 Tn kN·m |
疲勞轉矩 Tf kN·m |
軸線折角 β （°） |
伸縮量 Ls mm |
尺寸mm | |||||||||
| Lmin |
D1 (js11) |
D2 (H7) |
D3 | Lm | n-d | k | t |
b (h9) |
g | ||||||
| SWC180BF | 180 | 12.5 | 6.3 | ≤25 | 100 | 810 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | - | - |
| SWC200BF | 200 | 30 | 15 | ≤15 | 140 | 823 | 175 | 125 | 127 | 110 | 8-17 | 17 | 5 | 28 | 8.0 |
| SWC225BF | 225 | 40 | 20 | ≤15 | 140 | 920 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9.0 |
| SWC250BF | 250 | 63 | 31.5 | ≤15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 |
| SWC285BF | 285 | 90 | 45 | ≤15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15.0 |
| SWC315BF | 315 | 125 | 63 | ≤15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15.0 |
| SWC350BF | 350 | 180 | 90 | ≤15 | 150 | 1410 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16.0 |
| SWC390BF | 390 | 250 | 125 | ≤15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18.0 |
| SWC440BF | 440 | 355 | 180 | ≤15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20.0 |
| SWC490BF | 490 | 500 | 250 | ≤15 | 190 | 1985 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 |
| SWC550BF | 550 | 710 | 355 | ≤15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 |
| SWC620BF | 620 | 1000 | 500 | ≤15 | 240 | 2500 | 555 | 380 | 426 | 340 | 10-38 | 55 | 12 | 100 | 25.0 |
