  • XL型星型彈性聯軸器
XL型星型彈性聯軸器

產品描述：XL型星型彈性聯軸器聚氨脂彈性體由凸形爪塊限制,可避免由于沖擊產生的內部變形及離心力產生的外部變形.

全國熱線

15231779603

XL型星型彈性聯軸器· 產品描述The product description



XL型星型彈性聯軸器（JB/T 10466-2004)
XL型星形彈性聯軸器的適用范圍和性能特點高彈性連軸器,泵套聯軸器,LX(XL)型星形彈性聯軸器
本聯軸器聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。 本聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。

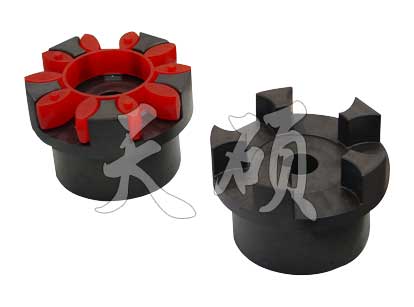

星型彈性聯軸器星型彈性聯軸器

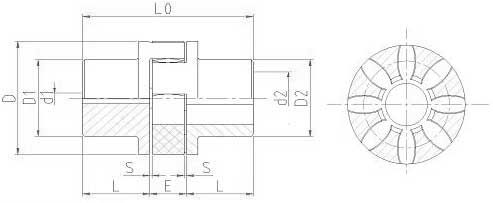

XL系列星形彈性聯軸器基本性能參數和主要尺寸

型號 公稱轉矩Tn
N·m		 許用轉速[n]
r/min		 軸孔直徑
d1，d2		 L D D1 B1 S 轉動慣量
kg·m2		 質量
kg
Y J1、Z1
LX1 20 9500 6，7 18 — 40 32 12 2 0.0001 0.43
8，9 22 —
10，11 25 22
12，14 32 27
16，18，19 42 30
LX2 71 9500 8，9 22 — 55 40 14 2 0.0003 0.85
10，11 25 22
12，14 32 27
16，18，19 42 30
20，22，24 52 38
LX3 200 9500 10，11 25 22 65 48 15 2.5 0.0006 1.50
12，14 32 27
16，18，19 42 30
20，22，24 52 38
25，28 62 44
LX4 400 9500 12，14 32 27 80 66 18 3 0.0029 3.30
16，18，19 42 30
20，22，24 52 38
25，28 62 44
30，32，35，38 82 60
LX5 560 8000 14 32 27 95 75 20 3 0.0076 6.10
16，18，19 42 30
20，22，24 52 38
25，28 62 44
30，32，35，38 82 60
40，42 112 84★
LX6 630 7100 16，18，19 42 30 105 85 21 3.5 0.010 7.70
20，22，24 52 38
25，28 62 44
30，32，35，38 82 60
40，42，45，48 112 84★
LX7 800 6300 20，22，24 52 38 120 98 22 4 0.025 9.50
25，28 62 44
30，32，35，38 82 60
40，42，45，48，50，55 112 84★
LX8 900 6500 22，24 52 38 135 115 26 4.5 0.044 15.3
25，28 62 44
30，32，35，38 82 60
40，42，45，48，50，55，56 112 84
60，63，65 142 107★
LX9 2000 4750 30，32，35，38 82 60 160 135 30 5 0.071 22.2
40，42，45，48，50，55，56 112 84
60，63，65，70，71，75 142 107
LX10 5000 3750 40，42，45，48，50，55，56 112 84 200 160 34 5.5 0.190 40.5
60，63，65，70，71，75 142 107
80，85，90 172 132
LX11 7100 3350 50，55，56 112 84 225 180 38 6 0.315 62.5
60，63，65，70，71，75 142 107
80，85，90，95 172 132
100 212 167
LX12 8000 3000 60，63，65，70，71，75 142 107 255 200 42 6.5 0.61 78.3
80，85，90，95 172 132
100，110 212 167
LX13 10000 2650 60，63，65，70，71，75 142 107 290 230 46 7 1.03 103.2
80，85，90，95 172 132
100，110，120，125 212 167
LX14 14000 2360 60，63，65，70，71，75 142 107 320 255 50 7.5 1.71 151
80，85，90，95 172 132
100，110，120，125 212 167
130，140 252 202
LX15 20000 2000 80，85，90，95 172 132 370 290 57 9 3.61 230
100，110，120，125 212 167
130，140，150 252 202
160 302 242
LX16 25000 1800 85，90，95 172 132 420 325 64 10.5 6.20 301
100，110，120，125 212 167
130，140，150 252 202
160，170，180 302 242

注一：表中質量和轉動慣量是按*大軸孔直徑Y(jié)型孔計算的近似值。
注二：表中帶“★”的尺寸不適用于Z1型快軸孔。
