  • LXD(XLD)系列單法蘭星形彈性聯軸器
LXD(XLD)系列單法蘭星形彈性聯軸器

產品描述：星形彈性聯軸器是以工程塑料作彈性元件,適用于聯接兩同軸線的傳動軸系,具有補償兩軸相對偏移,緩沖,減震,耐磨性能,適應場合普遍.

全國熱線

15231779603

LXD(XLD)系列單法蘭星形彈性聯軸器· 產品描述The product description

LXD(XLD)系列單法蘭星形彈性聯軸器


LXD(XLD)系列單法蘭星形彈性聯軸器的適用范圍和性能特點
本聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。

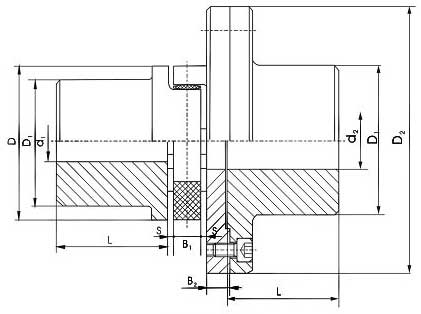

XLD單法蘭型星形彈性聯軸器基本性能參數和主要尺寸


型號 公稱轉矩
Tn N·m		 許用轉速
[n] r/min		 軸孔直徑
d1，d2		 L D D1 D2 B1 B2 S 轉動慣量
kg·m2		 質量
kg
Y J1
LXD1 20 10000 6，7 18 — 40 32 65 12 7.5 2 0.0003 0.75
8，9 22 —
10，11 25 22
12，14 32 27
16，18，19 42 30
LXD2 71 9500 8，9 22 — 55 40 80 14 7.5 2 0.0008 1.34
10，11 25 22
12，14 32 27
16，18，19 42 30
20，22，24 52 38
LXD3 200 7600 10，11 25 22 65 48 100 15 9.5 2.5 0.0023 2.5
12，14 32 27
16，18，19 42 30
20，22，24 52 38
25，28 62 44
LXD4 400 6600 12，14 32 27 80 66 115 18 9.5 3 0.0049 4.4
16，18，19 42 30
20，22，24 52 38
25，28 62 44
30，32，35，38 82 60
LXD5 560 5500 14 32 27 95 75 140 20 11 3 0.014 8.0
16，18，19 42 30
20，22，24 52 38
25，28 62 44
30，32，35，38 82 60
40，42 112 84
LXD6 630 5000 16，18，19 42 30 105 85 150 21 11 3.5 0.018 9.6
20，22，24 52 38
25，28 62 44
30，32，35，38 82 60
40，42，45，48 112 84
LXD7 800 4350 20，22，24 52 38 120 98 175 22 15 4 0.038 13.5
25，28 62 44
30，32，35，38 82 60
40，42，45，48，50，55 112 84
LXD8 900 4000 22，24 52 38 135 115 190 26 15 4.5 0.066 20.1
25，28 62 44
30，32，35，38 82 60
40，42，45，48，50，55，56 112 84
60，63，50 142 107
LXD9 2000 3550 30，32，35，38 82 60 160 135 215 30 17.5 5 0.126 29.8
40，42，45，48，50，55，56 112 84
60，63，65，70，71，75 142 107
LXD10 5000 2900 40，42，45，48，50，55，56 112 84 200 160 260 34 18.5 5.5 0.300 50.6
60，63，65，70，71，75 142 107
80，85，90 172 132
LXD11 7100 2680 50，55，56 112 84 225 180 285 38 23.5 6 0.551 76.5
60，63，65，70，71，75 142 107
80，85，90，95 172 132
100 212 167
LXD12 8000 2300 60，63，65，70，71，75 142 107 255 200 330 42 24 6.5 0.980 100.2
80，85，90，95 172 132
100，110 212 167
LXD13 10000 2000 60，63，65，70，71，75 142 107 290 230 370 46 28 7 134 1.67
80，85，90，95 172 132
100，110，120，125 212 167
LXD14 14000 1860 60，63，65，70，71，75 142 107 320 255 410 50 31.5 7.5 190 2.86
80，85，90，95 172 132
100，110，120，125 212 167
130，140 252 202
LXD15 20000 1600 80，85，90，95 172 132 370 290 460 57 35.5 9 286 5.21
100，110，120，125 212 167
130，140，150 252 202
160 302 242
LXD16 25000 1450 85，90，95 172 132 420 325 520 64 37 10.5 378 9.39
100，110，120，125 212 167
130，140，150 252 202
160，170，180 302 242

注：表中質量和轉動慣量是按*大軸孔直徑Y(jié)型孔計算的近似值。
