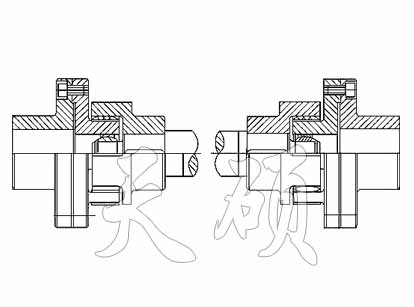

LXQ接中間軸球鉸型星形彈性聯軸器

產品描述：LXQ接中間軸球鉸型星形彈性聯軸器是以工程塑料作彈性元件,適用于聯接兩同軸線的傳動軸系,具有補償兩軸相對偏移,緩沖,減震,耐磨性能,適應場合普遍.

全國熱線

15231779603

LXQ接中間軸球鉸型星形彈性聯軸器· 產品描述The product description

星形彈性聯軸器


LXQ接中間軸球鉸型星形彈性聯軸器的適用范圍和性能特點
本聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換，聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。
LXQ接中間軸球鉸型星形彈性聯軸器的適用范圍和性能特點

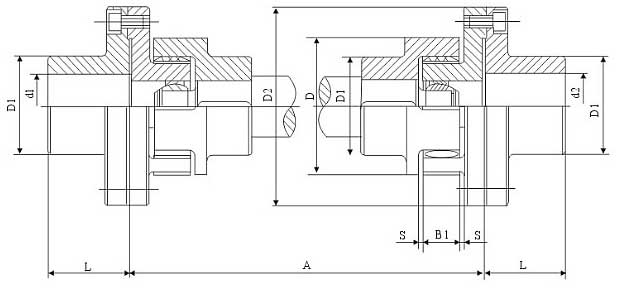

型號 公稱轉矩
Tn N·m		 許用轉速n
r/min
 		 軸孔直徑
d1，d2		 L D D1 D2 B1 Amin S 轉動慣量
kg·m2		 質量
kg
Y J1 Amin
時		 每增加
100mm		 Amin
時		 每增加
100mm
LXQ3 200 7600 10，11 25 22 65 48 100 15 160 2.5 0.009 0.00005 4.96 0.48
12，14 32 27
16，18，19 42 30
20，22，24 52 38
25，28 62 44
LXQ4 400 6600 12，14 32 27 80 66 115 18 190 3 0.01 0.00011 8.40 0.75
16，18，19 42 30
20，22，24 52 38
25，28 62 44
30，32，35，38 82 60
LXQ5 560 5500 14 32 27 95 75 140 20 215 3 0.023 0.00019 21.1 0.095
16，18，19 42 30
20，22，24 52 38
25，28 62 44
30，32，35，38 82 60
40，42 112 84
LXQ6 630 5000 16，18，19 42 30 105 85 150 21 235 3.5 0.03 0.0003 15.9 1.20
20，22，24 52 38
25，28 62 44
30，32，35，38 82 60
40，42，45，48 112 84
LXQ7 800 4350 20，22，24 52 38 120 98 175 22 270 4 0.068 0.00064 26.5 1.70
25，28 62 44
30，32，35，38 82 60
40，42，45，48，50，55 112 84
LXQ8 900 4000 22，24 52 38 135 115 190 26 305 4.5 0.16 0.0011 28.2 2.10
25，28 62 44
30，32，35，38 82 60
40，42，45，48，50，55，56 112 84
60，63，65 142 107
LXQ9 2000 3550 30，32，35，38 82 60 160 135 215 30 340 5 0.23 0.0023 57.8 3.10
40，42，45，48，50，55，56 112 84
60，63，65，70，71，75 142 107
LXQ10 5000 2900 40，42，45，48，50，55，56 112 84 200 160 260 34 395 5.5 0.54 0.0050 98.2 5.60
60，63，65，70，71，75 142 107
80，85，90 172 132
LXQ11 7100 2680 50，55，56 112 84 225 180 285 38 435 6 0.96 0.0078 144 6.00
60，63，65，70，71，75 142 107
80，85，90，95 172 132
100 212 167
LXQ12 8000 2300 60，63，65，70，71，75 142 107 255 200 330 42 475 6.5 1.78 0.0089 194 6.50
80，85，90，95 172 132
100，110 212 167
LXQ13 10000 2000 60，63，65，70，71，75 142 107 290 230 370 46 530 7 3.11 0.0130 277 8.10
80，85，90，95 172 132
100，110，120，125 212 167
LXQ14 14000 1860 60，63，65，70，71，75 142 107 320 255 410 50 590 7.5 5.30 0.022 338 10.30
80，85，90，95 172 132
100，110，120，125 212 167
130，140 252 202
LXQ15 20000 1600 80，85，90，95 172 132 370 290 460 57 675 9 9.50 0.038 645 13.60
100，110，120，125 212 167
130，140，150 252 202
160 302 242
LXQ16 25000 1450 85，90，95 172 132 420 325 520 64 745 10.5 17.5 0.060 769 17.50
100，110，120，125 212 167
130，140，150 252 202
160，170，180 302 242

注1：質量和轉動慣量是按*大軸孔直徑Y(jié)型孔及Amin尺寸計算的近似值。
注2：A值可根據用戶需要確定，但中間套的重量不宜大于根據公稱轉矩計算而得的0.78D處圓周力的1.6%。
注3：應驗算臨界轉速。
