 　　DC系列卷筒用鼓形齒式聯軸器的特點是：能傳遞較大轉矩，徑向承載能力大，可補償軸線偏移，能適用于普通軸伸減速器，結構緊湊，裝折調整方便，帶有磨損指示，安全可靠，特別適用于起重設備的起升機構。卷筒用鼓形齒式聯軸器是一種撓性聯軸器，主要用于起重設備中起升機構的減速器輸出軸與鋼絲繩卷筒的連接，也適用于其它類似的既傳遞轉矩又承受徑向載荷的機械設備，但不能用作需承受軸向載荷的傳動。

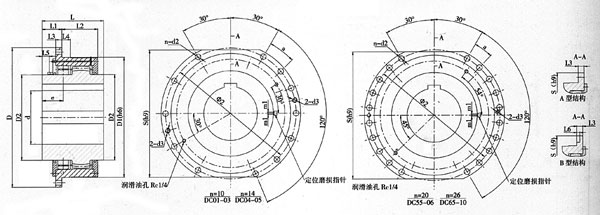

DC系列卷筒用聯軸器的基本參數和主要尺寸

DC系列卷筒用聯軸器的基本參數和主要尺寸


選型方法和計算
1、卷筒用鼓形齒式聯軸器的選型，一般是根據起重設備的實際工況，減速器的軸伸配合以及卷筒的聯接尺寸來進行的。
2、聯軸器的選型可按計算轉矩和*大徑向載荷進行計算： Tk≤Tkmax
 Fr≤Frmax+(Tkmax-Tk)·k1
式中： Tk聯接處的計算轉矩，由下式給出：Tk＝9550NT/nT.ηT.k2.Φ6
Tkmax---標準聯軸器的許用*轉矩N.m
Fr--由聯接處實際承受的徑向載荷N
Fmax--標準聯軸器的許用*大徑向載荷N
NT--減速器輸出功率，或鋼絲繩卷筒的纏繞功率 Kw
nT--穩定運行時卷筒轉速r/min
ηT--卷筒支承軸承的功率ηT＝0.98滾動軸承，
ηT＝0.96滾動軸承，
k1--徑向載荷補償系數（由表3給出）
k2--工作級別系數（由表4給出）
Φ6--動載系數由下式給出
 Φ6＝(1+Φ2）/2
Φ2--起升載荷系數，一般在1－2之間

表3 徑向載荷補償系數k1


表4 工作級別系數


表5 工作級別C


安裝方法和注意事項
1、本聯軸器安裝前。應檢查聯接的配合，并清洗掉防銹油脂，去除毛刺，擦盡油污等。
2、安裝時，先將外蓋和密封圈套的半聯軸器的減速器側，然后將半聯軸器加熱后套裝在減速器的輸出軸上。注意，加熱應在油浴中進行，油溫不才超過130℃，且應緩慢均勻地加熱，切不可加熱過快，造成局部冷熱不勻而變形。
3、當半聯軸器冷卻后，先按標記將外套裝上，再將外蓋、內蓋和密封圈裝上。
4、若聯軸器較小，需采用整體加熱套裝時，聯軸器在油浴中加熱時間不得超過4小時，溫度不得高與80℃，且應選用不會損害密封圈的導熱油。
5、安裝時，須保證定位磨損指針的位置正確。裝好后，指針兩側刻線與軸向定位刻痕平齊，指針前端刻線正對齒側隙界限咔痕之間。
6、聯軸器與卷筒的聯接以及端蓋緊固采用強度性能等級大于或等于8.8級的螺栓組，推薦按表8給定的預緊力矩?cái)Q緊，必要是由設計計算確定。
表6聯接螺栓的預緊力矩


7、本聯軸器不能承受軸向載荷。載荷工作時產生的附加軸向載荷須始終由卷筒固定支承座承受，因此聯軸器安裝時須保證軸向定位正確。否則卷筒工作時產生的彈性水平位移可能會破壞聯軸器的軸向限位，造成聯接失效，甚至釀成嚴重事故。
