WG I型鼓型齒式聯軸器

產品描述：所謂鼓形齒即為將外齒制成球面,球面中心在齒輪軸線上,齒側間隙較一般齒輪大,WG I型鼓型齒式聯軸器可允許較大的角位移(相對于直齒聯軸器),可改善齒的接觸條件

在線咨詢

全國熱線

15231779603

WG I型鼓型齒式聯軸器· 產品描述The product description

WG I型鼓型齒式聯軸器

　　所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，WG I型鼓型齒式聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。

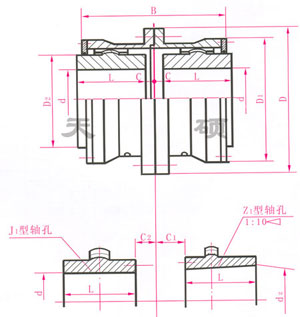

型號	公稱轉矩 Tn KN·m	許用轉速 [n] r/min	軸孔直徑 d1　d2	軸孔長度		D	D₁	D₂	B	C	C₁	C₂	重量 kg	轉動慣量 kg·m²
型號	公稱轉矩 Tn KN·m	許用轉速 [n] r/min	軸孔直徑 d1　d2	L Y　J₁Z₁		D	D₁	D₂	B	C	C₁	C₂	重量 kg	轉動慣量 kg·m²
WG1	710	7500	12~14	32	-	122	98	60	116	30	-	-	5.6	0.008
			16~19	42	-					20	-	-
			20~24	52	-					10	-	-
			25~28	62	44					3	19	18
			30~38	82	60					3	23	12
			40~42	112	84					3	29	12
WG2	1250	6700	22~24	52	-	150	118	77	136	20	-	-	9.78	0.021
			25~28	62	-					10	-	-
			30~38	82	60					3	23	16
			40~56	112	84					3	29	16
WG3	2500	6300	22~24	52	-	170	140	90	160	33	-	-	16.7	0.047
			25~28	63	-					23	-	-
			30~38	82	60					3	23	16
			40~56	112	84					3	29	16
			60~63	142	107					3	36	16
WG4	4500	5600	30~38	82	-	200	160	112	180	13	-	-	25.6	0.098
			40~56	112	84					3	29	17
			60~75	142	107					3	36	17
			80	172	132					3	41	17
WG5	7100	5300	30~38	82	-	225	180	128	200	23	-	-	35.0	0.175
			40~56	112	84					3	29	19
			60~75	142	107					3	36	19
			80~90	172	132					3	41	19
WG6	10000	5000	32~38	82	-	245	200	145	224	35	-	-	51.6	0.295
			40~56	112	-					5	-	-
			60~75	142	107					5	38	20
			80~95	172	132					5	43	20
			100	212	167					5	48	20
WG7	14000	4500	32~38	82	-	272	230	160	244	45	-	-	68.6	0.53
			40~56	112	-					15	-	-
			60~75	142	107					5	38	20
			80~95	172	132					5	43	20
			100~110	212	167					5	48	20
WG8	20000	4250	55~56	112	-	290	245	176	272	29	-	-	79.5	0.71
			60~75	142	107					5	38	34
			80~95	172	132					5	43	20
			100~125	212	167					5	48	20
WG9	25000	4000	65~75	142	107	315	265	190	280	5	38	38	106.5	1.05
			80~95	172	132					5	43	28
			100~125	212	167					5	48	28
			130~140	252	202					5	53	28
WG10	40000	3550	75	142	-	355	300	225	330	28	-	-	158.8	1.87
			85~95	172	132					5	43	38
			100~125	212	167					5	48	28
			130~150	252	202					5	53	28
			160	302	242					5	63	28
WG11	56000	3000	85~95	172	-	412	345	256	360	15	-	-	214	3.66
			100~125	212	167					8	51	32
			130~150	252	202					8	56	32
			160~180	302	242					8	66	32
WG12	80000	2800	120~125	212	167	440	375	288	414	8	51	45	302	6.39
			130~150	252	202					8	56	32
			160~180	302	242					8	66	32
			190~200	352	282					8	76	32
WG13	112000	2500	140~150	252	202	490	425	320	470	8	56	38	390	10.44
			160~180	302	242					8	66	32
			190~220	352	282					8	76	32
WG14	160000	2300	160~180	302	242	545	462	362	530	10	68	32	522	17.46
			190~220	352	282					10	76	32
			240~260	410	330					10	-	10
WG15	224000	2100	160~180	302	242	580	488	400	560	10	68	43	677	24.91
			190~220	352	282					10	78	37
			240~260	410	330					10	-	10
			270	470	380					10	-	10
WG16	280000	1900	180	302	242	650	560	440	600	12	70	63	939	43.22
			190~220	352	282					12	80	32
			240~260	410	330					12	-	12
			280~300	470	380					12	-	12
WG17	355000	1800	200~220	352	282	690	600	460	650	12	70	48	1041	56.27
			240~260	410	330					12	-	12
			280~320	470	380					12	-	12
WG18	450000	1700	220	352	282	750	650	510	700	12	70	73	1381	88.17
			240~260	410	330					12	-	12
			280~320	470	380					12	-	12
			340~360	550	450					12	-	12
WG19	560000	1600	240~260	410	330	775	690	535	745	12	-	12	1526	108.8
			280~320	470	380					12	-	12
			340~380	550	450					12	-	12
WG20	710000	1500	260	410	330	825	730	580	785	14	-	14	2084	164.4
			280~320	470	380					14	-	14
			340~380	550	450					14	-	14
			400	650	540					14	-	14
WG21	800000	1300	280~320	470	380	925	825	620	810	14	-	14	2460	242.7
			340~380	550	450					14	-	14
			400~440	650	540					14	-	14
WG22	900000	950	320	470	380	950	850	665	820	14	-	14	2775	297
			340~380	550	450					14	-	14
			400~460	650	540					14	-	14
WG23	1000000	900	360~380	550	450	1030	900	710	880	14	-	14	3148	384.8
WG23	1000000	900	400~500	650	540	1030	900	710	880	14	-	14	3148	384.8
WG24	1250000	850	380	550	450	1060	925	730	900	16	-	16	3766	477.8
			400~500	650	540					16	-	16
			520	800	680					16	-	16
