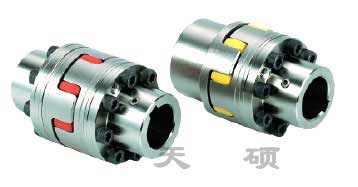

LMS(MLS)型雙法蘭型梅花形彈性聯軸器

產品描述：梅花形彈性聯軸器具有較大的軸向,徑向和角向補償能力,使用壽命長,安全可靠,聯軸器無需潤滑,維護工作量少,可連續長期運行.

在線咨詢

全國熱線

15231779603

LMS(MLS)型雙法蘭型梅花形彈性聯軸器· 產品描述The product description

LMS(MLS)型雙法蘭型梅花形彈性聯軸器具有以下特點：花形彈性聯軸器結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合，梅花形彈性聯軸器工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。梅花形彈性聯軸器具有較大的軸向、徑向和角向補償能力，梅花形彈性聯軸器高強度聚氨酯彈性元件耐磨耐油，承載能力大，使用壽命長，安全可靠，聯軸器無需潤滑，維護工作量少，可連續長期運行。
　　梅花形彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度 -35℃～+80℃，傳遞公稱扭矩25～12500Nm，許用轉速1500～15300r/min。ML系列梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。

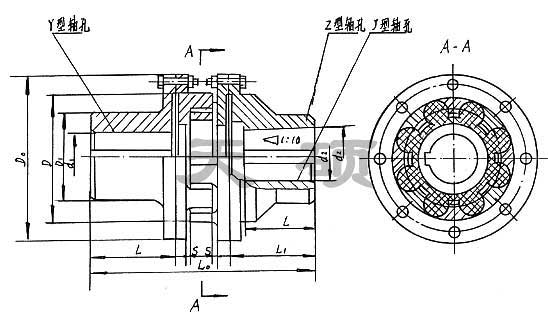

型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1.d2.dz	軸孔長度mm			I10 max	D	D0	D1	S	彈性型號	質量 kg
				Y型 L	J　Z
					L	L1
MLS1	25	8500	12.24	32	27	32	92	50	90	40	2	0.1	2.05
			16.18.19	42	30	42	112
			20.22.24	52	38	52	132
MLS2	100	6900	20.22.24	52	38	52	141	70	110	50	2.5	0.30	3.75
			25.28	62	44	62	161
			30.32	82	60	82	201
MLS3	140	6000	22.24	52	38	52	144	85	125	60	3	0.57	5.15
			25.28	62	44	62	164
			30.32.35.38	82	60	82	204
MLS4	250	5000	25.28	62	44	62	174	105	150	65	3.5	0.94	6.03
			30.32.35.38	82	60	82	214
			40.42	112	84	112	274
MLS5	400	4100	30.32.35.38	82	60	82	221	125	185	75	4	2.4	9.35
			40.42.45.48	112	84	112	281
MLS6	630	3600	35.38	82	60	82	229	145	205	85	4.5	5.41	16.7
			42.45.48	112	84	112	289
			48.50.55	112	84	112	289
MLS7	1120	3100	45.48.50.55	112	84	112	293	170	240	100	5.5	11.0	25.0
			60.63.65	142	107	142	353
MLS8	1800	2700	50.55	112	84	112	304	200	270	120	6.5	21.3	37.0
			60.63.65	142	107	142	364
			70.71.75	142	107	142	364
MLS9	2800	2500	60.63.65	142	107	142	372	230	305	150	7.5	37.9	52
			70.71.75	142	107	142	372
			80.85.90.95	172	132	172	432
MLS10	4500	2200	70.71.75	142	107	142	392	260	350	180	7.5	76.9	80
			80.85.90.95	172	132	172	452
			100.110	212	167	212	532
MLS11	6300	1900	80.85.90.95	172	132	172	459	300	400	200	8.5	149	115
			100.110.120	212	167	212	539
MLS12	11200	2100	90.95	172	132	172	467	360	460	225	9	370	210
			100.110.120.125	212	167	212	547
			130	252	202	252	627
MLS13	12500	1500	100.110.120.125	212	167	212	547	400	500	250	9	550	260
			130.140	252	202	252	627
注：1.工作溫度-35℃～80℃；
2.聯軸器為鋼制件，彈性件為b型（聚酯）。
3.聯軸器總長L0=L+C+L
