  • TS3ZFD脹套法蘭膜片聯軸器

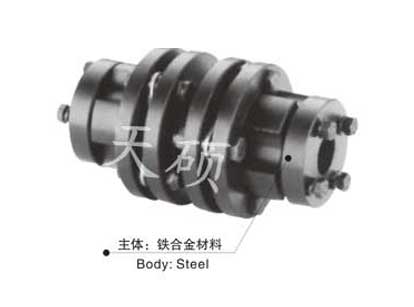

TS3ZFD脹套法蘭膜片聯軸器

產品描述：TS3ZFD脹套法蘭膜片聯軸器高靈敏度,傳遞力矩大,順時針與逆時針回轉特性完全相同.

全國熱線

15231779603

TS3ZFD脹套法蘭膜片聯軸器· 產品描述The product description

  膜片聯軸器
S3ZFD脹套法蘭膜片聯軸器

產品特點：
利用脹套聯接的膜片型聯軸器
零回轉間隙，拆裝方便
高靈敏度，傳遞力矩大
順時針與逆時針回轉特性完全相同
不銹鋼模膜片補償角向和軸向偏差
常用于伺服電機、步進電機聯接

例如：TS3ZF-40-1418
TS3ZF：系列號，材料為鐵合金
82：外經尺寸：82mm，夾緊螺絲固定
14：d1軸徑為：14mm
18：d2軸徑為：20mm

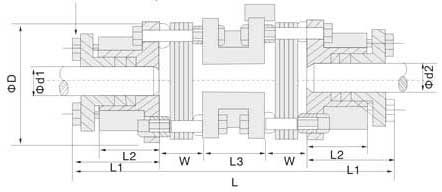

外型尺寸Dimensions　　單位：mm

型號
Model		 φd1φd2
軸徑Bore		 φD L W L1 L2 M 擰緊力矩
Wrench Torque
（N.m）
TS3ZF-68-□□□□ 11 12 14
15 16 18
19 20 22		 68 121 7 41.5 26 M5(4) 4.0
TS3ZFD-82-□□□□ 14 15 16 19
20 22 24 25
28 30		 82 128 7 44 26 M6(4) 7.0
TS3ZFD-94-□□□□ 19 20 22 24
28 30 35		 94 148 8 51 29 M6(4) 7.0
TS3ZFD-104-□□□□ 24 25 28 30
35 38 40		 104 164 10 57 34 M6(6) 7.0
TS3ZFD-126-□□□□ 30 35 38 40
48 50		 126 201 11 70.5 42 M8(4) 15.0
TS3ZFD-144-□□□□ 35 38 40
42 45 48
50 55 58		 144 228 12 79 48 M8(6) 15.0

技術參數Specifications　　單位：mm

型號
Model		 額定扭矩
Rated
Torque
（N.m）		 *大扭矩
Max.Torque
（N.m）		 *高轉速
Max.Rotational
Frequency
（rpm）		 慣性力矩
Moment of
Inertia
（kg ㎡）		 靜態扭矩
剛性
Static
Torsioral
Stiffness
（Nm/rad）		 徑向偏差
Enors of
Eccentricity
（mm）		 角度偏差
Enors of Shaft
Angularity
（°）		 軸向偏差
Enors of Shaft
End-slay
（mm）		 重量
Mass
（g）
TS3ZF-68-□□□□ 55 110 4500 0.71×10-3 15×10-3 0.04 2 ±1.5 1078
TS3ZF-82-□□□□ 80 160 4500 1.85×10-3 44×10-3 0.04 2 ±1.5 1870
TS3ZF-94-□□□□ 150 300 4500 3.62×10-3 90×10-3 0.04 2 ±1.5 2640
TS3ZF-104-□□□□ 220 440 4500 5.8×10-3 130×10-3 0.04 2 ±1.5 4630
TS3ZF-104-□□□□ 350 700 4500 13.1×10-3 220×10-3 0.04 2 ±1.5 6390
TS3ZF-126-□□□□ 350 1000 4500 26.5×10-3 380×10-3 0.04 2 ±1.5 9460

說明：慣性力矩和重量按*大孔徑計算。
