  • TS3K型鍵槽法蘭膜片聯軸器

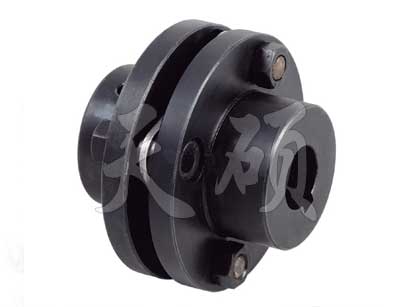

TS3K型鍵槽法蘭膜片聯軸器

產品描述：膜片聯軸器與齒式聯軸器相比,沒有相對滑動,不需要潤滑,密封,無噪聲,基本不用維修,制造方便,可部分代替齒式聯軸器.

全國熱線

15231779603

TS3K型鍵槽法蘭膜片聯軸器· 產品描述The product description

膜片聯軸器
TS3K型鍵槽法蘭膜片聯軸器

產品特點：
利用脹套聯接的膜片型聯軸器
零回轉間隙，拆裝方便
高靈敏度，傳遞力矩大
順時針與逆時針回轉特性完全相同
不銹鋼模膜片補償徑向、角向和軸向偏差
常用于伺服電機、步進電機聯接

例如：TS3ZF-56-1410
TS3K：系列號，材料為鐵合金
56：外經尺寸：56mm，夾緊螺絲固定
14：d1軸徑為：14mm
18：d2軸徑為：20mm
外型尺寸Dimensions　　單位：mm

型號
Model		 φd1φd2
軸徑Bore		 φD φD1 L L1 W M
TS3K-56-□□□□ 8 10 11
12 14 16
18 19 20		 56 32 45 20 5 M5
TS3K-68-□□□□ 11 14 16
19 20 24
25 28 30 35		 68 40 56 25 6 M6
TS3K-82-□□□□ 14 16 18
19 20 24
25 28 30 35		 82 54 56 30 6 M6
TS3K-94-□□□□ 14 16 18
19 20 24 25
28 30 35 38		 94 58 68 30 8 M8
TS3K-104-□□□□ 19 22 24
25 30 35
38 40 42		 104 68 80 35 10 M8
TS3K-126-□□□□ 22 24 30
35 38 40
42 45 50		 126 78 91 40 11 M10
TS3K-144-□□□□ 30 34 37
40 45 50
55 60		 144 98 102 45 12 M12

技術參數Specifications　　單位：mm

型號
Model		 額定扭矩
Rated
Torque
（N.m）		 *大扭矩
Max.Torque
（N.m）		 *高轉速
Max.Rotational
Frequency
（rpm）		 慣性力矩
Moment of
Inertia
（kg ㎡）		 靜態扭矩
剛性
Static
Torsioral
Stiffness
（Nm/rad）		 徑向偏差
Enors of
Eccentricity
（mm）		 角度偏差
Enors of Shaft
Angularity
（°）		 軸向偏差
Enors of Shaft
End-slay
（mm）		 重量
Mass
（g）
TS3K-56-□□□□ 25 50 20000 0.1×10-3 15×10-3 0.02 1 ±0.5 300
TS3K-68-□□□□ 55 110 15000 0.28×10-3 28×10-3 0.02 1 ±0.8 500
TS3K-82-□□□□ 80 160 14000 0.85×10-3 81×10-3 0.02 1 ±1.0 1000
TS3K-94-□□□□ 170 340 11000 1.5×10-3 165×10-3 0.02 1 ±1.0 1400
TS3K-104-□□□□ 240 480 9800 2.4×10-3 240×10-3 0.02 1 ±1.0 2100
TS3K-126-□□□□ 420 840 8000 6.3×10-3 410×10-3 0.02 1 ±1.0 3400
TS3K-144-□□□□ 700 1400 6800 9.2×10-3 760×10-3 0.02 1 ±1.0 4900

說明：慣性力矩和重量按*大孔徑計算。
