產品描述：JSP型帶制動盤型聯軸器是一種結構*的金屬彈性聯軸器.它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內,來實現原動機與工作機的聯接,由于簧片的特殊性能
15231779603

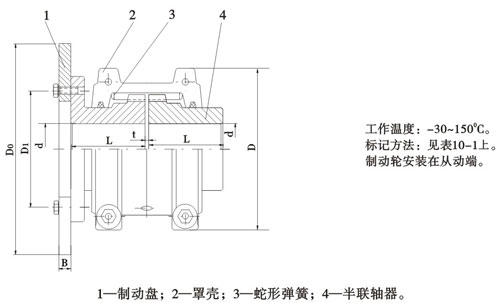

| 型號 | 制動轉矩 Tn |
許用轉速 np |
制動輪 | 軸孔直徑 d |
軸孔長度 | D | D1 | 間隙 t |
重量 | 潤滑油 | ||
| 直徑D0 | 寬度B | L | L1 | |||||||||
| /N·m | /r·min-1 | /mm | /kg | |||||||||
| JSP1 | 200 | 3800 | 315 | 30 | 20、22、24、25、28、30、32、35、38、40、42、45、48、50 | 63 | 88 | 150 | 125 | 3 | 9.579 | 0.086 |
| JSP2 | 315 | 3200 | 25、28、30、32、35、38、40、42、45、48、50、55、56、60、63 | 76 | 162 | 133 | 12.349 | 0.1135 | ||||
| JSP3 | 630 | 2800 | 30、32、35、38、40、42、45、48、50、55、56、60、63、65、70、71、85 | 88 | 193 | 152 | 19.794 | 0.1725 | ||||
| JSP4 | 1000 | 2700 | 400 | 35、38、40、42、45、48、50、55、56、60、63、65、70、71、75、82、85 | 98 | 212 | 179 | 28.42 | 0.254 | |||
| JSP5 | 1800 | 2400 | 40、42、45、48、50、55、56、60、63、65、70、71、75、80、85、90、95、100 | 120 | 119 | 250 | 216 | 6 | 47.76 | 0.427 | ||
| JSP6 | 2800 | 2200 | 450 | 50、55、56、60、63、65、70、71、75、80、85、90、95、100、110 | 127 | 146 | 270 | 241 | 64.922 | 0.5085 | ||
| JSP7 | 4500 | 2000 | 500 | 60、63、65、7、71、75、80、85、90、95、100、110、120、125 | 150 | 149 | 308 | 276 | 91.35 | 0.729 | ||
| JSP8 | 6300 | 1800 | 560 | 70、71、75、80、85、90、95、100、110、120、125、130、140、150 | 162 | 152 | 346 | 295 | 131.66 | 0.908 | ||
| JSP9 | 9000 | 1600 | 630 | 80、85、90、95、100、110、120、125、130、140、150、160、170、180、 | 184 | 158 | 384 | 330 | 184.798 | 1.135 | ||
| JSP10 | 12500 | 1500 | 800 | 90、95、100、110、120、125、130、140、150、160、170、180、190、200 | 182 | 193 | 453 | 368 | 253.332 | 1.9068 | ||
| JSP11 | 16000 | 1300 | 900 | 100、110、120、125、130、140、150、160、170、180、190、200、220 | 198 | 198 | 500 | 400 | 336.414 | 2.8148 | ||

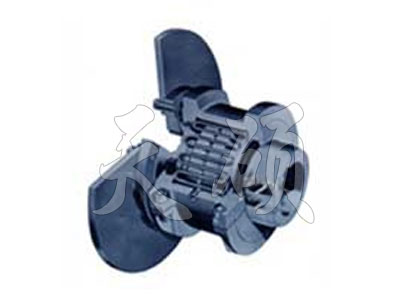

JSP型帶制動盤型聯軸器是一種結構*的金屬彈性聯軸器。它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內，來實現原動機與工作機的聯接，由于簧片的特殊性能，從而很大程度上避免了原動機與工作機的共振現象，使用壽命遠高于非金屬彈性元件聯軸器；簧片所接觸的齒面為弧形，接觸面的大小隨傳遞扭矩的大小而變化，因而它能承受更大的載荷變動量，經測定其短時超載能力為額定扭矩的2～3倍，傳動效率達99.5％，運行安全可靠；且蛇形彈簧聯軸器的結構簡單，裝拆方便，允許有較大的安裝偏差，適用于沖擊式的碎煤機、蛇形彈簧聯軸器碎石機、曲柄往復運動、礦山、重型機械、減速機等。蛇形彈簧聯軸器是當今國際機械領域**的軸聯接傳動部件，也是一種非常通用的軸聯接傳動部件，它廣泛應用于各種機械及設備的軸傳動，凡是有馬達與軸相連、馬達與減速箱相弱或軸與軸相聯的地方都可應用。我國許多大型企業引進的成套進口設備的軸連接都采用它作為傳動部件，如：江蘇省儀征化纖公司和其它省市許多規模大小不同的化纖廠，每年都要花大量的外匯向日本購進備件以滿足每年設備檢修的需要。目前，我國的軸聯接部件仍處于三、四十年代的落后水平，主要還是以法蘭盤聯接作為軸傳動部件，蛇形彈簧聯軸器具有許多法蘭盤軸聯接無法比擬的優點，如：傳動精度高、吸振、噪音小、運轉平衡、安裝便捷，對被聯接的兩軸軸線平行度、同心度、方向誤差、偏角誤差等要求不高，蛇形彈簧能根據載荷變化自動調節其剛性大小。
1）、補償性能好。由于外齒軸套為鼓形齒，聯軸器工作時可避免內外齒棱角接觸，允許兩軸軸線角位移±1.5º，當角位移在2～3º時也能可靠的工作。一般推薦允許角位移1º30ˊ～2º30ˊ；
2）、能承受重載及沖擊載荷，在相同角位移情況下比直齒聯軸器承載能力提高15～20%；
3）、效率高，可達0.99；
4）、密封性好，使用可靠，裝卸、維護方便；
JSP型帶制動盤型聯軸器與直齒式聯軸器相比，外形尺寸小，承載能力大，在高速運轉時工作可靠。應用范圍：適用于冶煉、軋鋼、重型機械、汽輪機、石油化工業、船舶等各行業。
