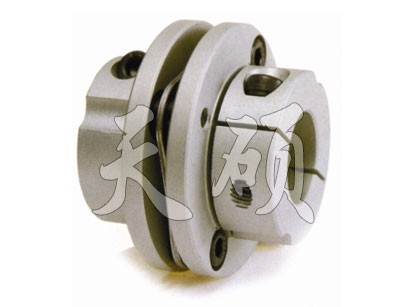

產品描述：TS3F夾緊法蘭膜片聯軸器利用夾緊螺絲固定可根據用戶需求進行非標訂做,按客戶要求開鍵槽
15231779603

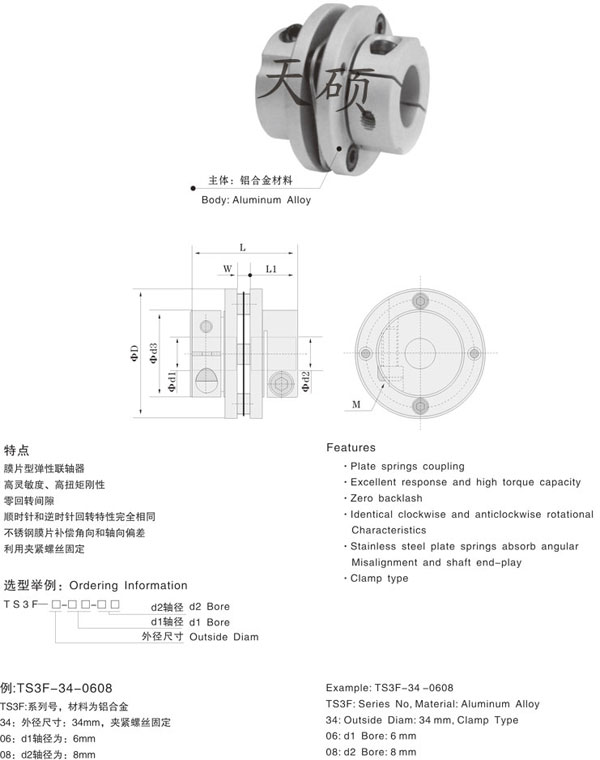

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | L1 | M | 擰緊力矩 Wrench Torque N·m |
| TS3D-34-□□□□ | 6 7 8 | 34 | 27 | 12 | M3 | 1.5 |
| TS3D-39-□□□□ | 8 10 11 12 | 39 | 34.5 | 15 | M4 | 3.4 |
| TS3D-44-□□□□ | 10 11 12 14 |
44 | 34 | 15 | M4 | 3.4 |
|
TS3D-56-□□□□ |
14 16 19 20 |
56 | 45 | 20 | M5 | 7.0 |
| TS3D-68-□□□□ | 15 19 20 22 24 25 |
68 | 54 | 24 | M6 | 14.0 |
| TS3D-82-□□□□ | 20 24 25 28 30 |
82 | 68 | 30 | M8 | 25.0 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
角度偏差 Enors of Angularity |
軸向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS3D-34-□□□□ | 3.8 | 7.6 | 6000 | 3.8×10-6 | 1500 | 1 | ±0.15 | 38 |
| TS3D-39-□□□□ | 6.7 | 13.4 | 6000 | 7.2×10-6 | 2500 | 1 | ±0.15 | 54 |
| TS3D-44-□□□□ | 9.7 | 19.4 | 6000 | 14.5×10-6 | 3000 | 1 | ±0.15 | 84 |
|
TS3D-56-□□□□ |
24 | 48 | 6000 | 48.5×10-6 | 4200 | 1 | ±0.15 | 132 |
| TS3D-68-□□□□ | 40 | 80 | 6000 | 126×10-4 | 6500 | 1 | ±0.15 | 232 |
| TS3D-82-□□□□ | 85 | 170 | 6000 | 565×10-4 | 8600 | 1 | ±0.15 | 420 |
夾緊式--法蘭膜片聯軸器
特 點：
1.膜片型彈性聯軸器
2.高靈敏度、高扭矩剛性
3.零回轉間隙
4.順時針與逆時針回轉特性完全相同
5.不銹鋼膜片補償角向和軸向偏差
6.利用夾緊螺絲固定可根據用戶需求進行非標訂做,按客戶要求開鍵槽
