  • TS1C夾緊波紋管聯軸器

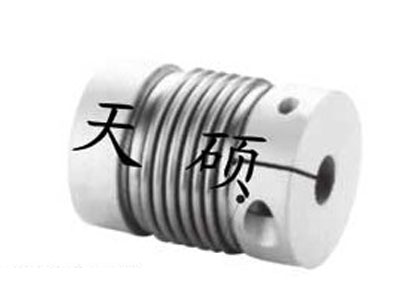

TS1C夾緊波紋管聯軸器

產品描述：TS1C夾緊波紋管聯軸器采用高柔性不銹鋼,具有高扭矩剛性,軸向,徑向和角度錯位在平穩均勻中得到補償

全國熱線

15231779603

TS1C夾緊波紋管聯軸器· 產品描述The product description

 波紋管聯軸器



TS1C夾緊波紋管聯軸器采用高柔性不銹鋼,具有高扭矩剛性,軸向、徑向和角度錯位在平穩均勻中得到補償，使用脹緊方式，安裝空間小，裝卸方便。主要應用領域有：機床、數控銑床、包裝機械、木工機械、印刷機械、石材機械、紡織機械、金屬板材機械等。

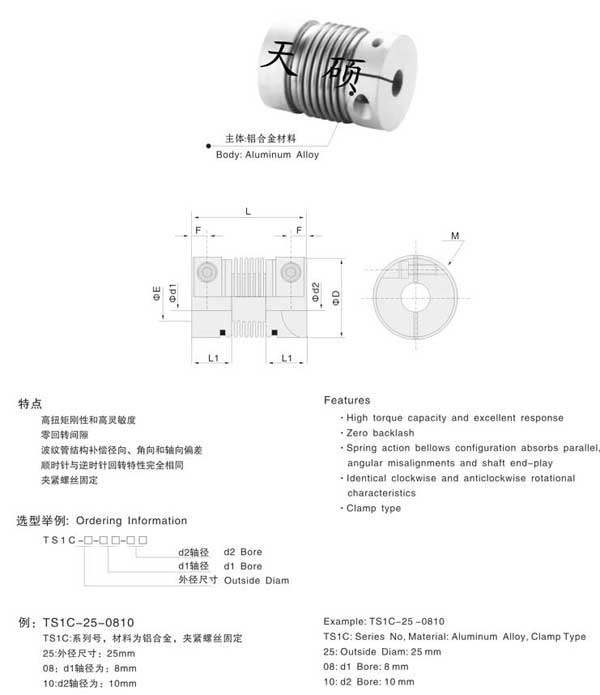

外型尺寸

型號
Model		 Φ d1Φd2
軸徑 Bore		 ΦD L L1 F E M 擰緊力矩
Wrench Torque
（N·m）
TS1-16-□□□□ 4 5 6
6.35 8		 16 30 10.5 4.0 9.5 M3 0.7
TS1-20-□□□□ 6 6.35 8
9.525 10 12		 20 33 10.5 4.0 12.5 M3 0.7
TS1-25-□□□□ 6 6.35 8
9.525 10 12		 25 38 12.5 5.0 15 M4 1.7

TS1-32-□□□□

 8 9.525
10 12 14		 32 43 14.0 6.0 21 M4 1.7
TS1-32L-□□□□ 8 9.525
10 12 14		 32 54 14.0 6.0 21 M4 1.7
TS1-40-□□□□ 10 11 12
14 15 16		 40 62 21.5 6.5 27 M5 4
TS1-55-□□□□ 12 14 15
16 19		 55 72 23.0 7.0 40 M6 8
TS1-65-□□□□ 18 19 20 24 25
28 30 32 35 38		 65 81 25.5 9.0 45 M8 15
TS1-82-□□□□ 20 24 25 28 30
32 35 38 40 42		 80 103 34.5 11.0 56 M10 28

技術參數

型號
Model		 額定扭矩
Rated Torque
（N·m）		 *大扭矩
Max.Torque
（N·m）		 *高轉速
Max.Rotational Frequency
（rpm）		 慣性力矩
Moment of inertia
kg·m2		 靜態扭矩剛性
Static Torsioral Stiffness
N m/rad

徑向偏差
Enors of Eccentricity
mm

 角度偏差
Enors of Angularity		 軸向偏差
Enors of Shaft End-slay
mm
 		 重量
Mass
g
TS1-16-□□□□ 0.8 1.6 18000 3.4×10-7 100 0.10 1.5 +0.3
-1.0		 8
TS1-20-□□□□ 1.5 3.0 13000 8.9×10-7 160 0.10 1.5 +0.3
-1.0		 14
TS1-25-□□□□ 2.0 4.0 11000 2.8×10-6 220 0.10 1.5

+0.5
-1.3

 32
TS1-32-□□□□ 2.5 5.0 10000 8.8×10-6 310 0.15 2.0 +0.5
-1.3		 52
TS1-32L-□□□□ 2.5 5.0 10000 8.9×10-6 310 0.20 2.0 +0.5
-1.3		 58
TS1-40-□□□□ 10.0 20.0 8000 1.5×10-5 520 0.20 2.0 +0.7
-1.5		 98
TS1-55-□□□□ 25.0 50.0 6000 2.8×10-5 850 0.20 2.0 +0.7
-1.5		 200
TS1-65-□□□□ 60.0 120.0 4500 2.3×10-5 960 0.20 2.0 +0.7
-1.5		 350
TS1-82-□□□□ 80.0 160.0 4000 6.0×10-5 1290 0.20 2.0 +0.7
-1.5		 750
