產品描述：TS4K鍵槽平行線聯軸器外形尺寸,即*大徑向和軸向尺寸,須在機器設備允許的安裝空間以內.應選擇裝拆方便,不用維護,維護周期長或維護方便
15231779603

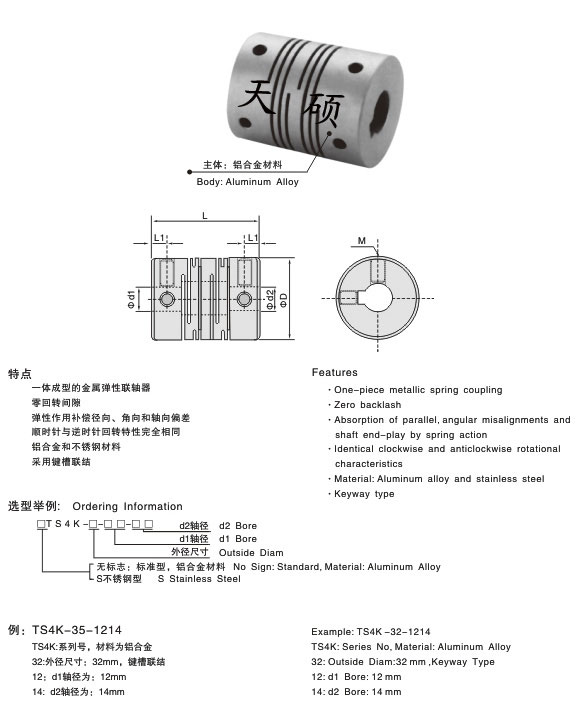

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | L1 | M | 擰緊力矩 Wrench Torque N·m |
| TS4K-32-□□□□ STS4K-32-□□□□ |
10 12 14 | 32 | 41 | 6 | M4 | 1.7 |
| TS4K-40-□□□□ STS4K-40-□□□□ |
12 14 15 16 18 |
40 | 56 | 8.5 | M5 | 4 |
| TS4K-50-□□□□ STS4K-50-□□□□ |
14 15 16 18 19 20 |
50 | 71 | 10.5 | M6 | 7 |
|
TS4K-63-□□□□ |
18 19 20 24 28 30 |
63 | 90 | 13 | M8 | 15 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 Enors of Eccentricity mm |
角度偏差 Enors of Angularity |
軸向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS4K-32-□□□□ | 2.8 | 5.6 | 4600 | 9.5×10-5 | 270 | 0.15 | 1.5 | ±0.3 | 62 |
| TS4K-40-□□□□ | 6.3 | 12.6 | 3600 | 3.1×10-5 | 330 | 0.15 | 1.5 | ±0.3 | 134 |
| TS4K-50-□□□□ | 11 | 22 | 3000 | 9.0×10-4 | 570 | 0.2 | 1.5 | ±0.3 | 274 |
|
TS4K-63-□□□□ |
22 | 44 | 2200 | 3.0×10-4 | 820 | 0.2 | 1.5 | ±0.3 | 496 |
| STS4K-32-□□□□ | 5.5 | 11 | 4600 | 2.5×10-5 | 830 | 0.15 | 1.5 | ±0.3 | 164 |
| STS4K-40-□□□□ | 8.7 | 17.4 | 3600 | 8.3×10-5 | 980 | 0.15 | 1.5 | ±0.3 | 350 |
| STS4K-50-□□□□ | 16 | 32 | 3000 | 2.6×10-4 | 1280 | 0.2 | 1.5 | ±0.3 | 740 |
| STS4K-63-□□□□ | 38 | 76 | 2200 | 8.2×10-4 | 1790 | 0.2 | 1.5 | ±0.3 | 1320 |
TS4K鍵槽平行線聯軸器外形尺寸，即*大徑向和軸向尺寸，須在機器設備允許的安裝空間以內。應選擇裝拆方便、不用維護、維護周期長或維護方便、更換易損件不用移動兩軸、對中調整容易的聯軸器。
大型機器設備調整兩軸對中較困難，應選擇使用耐久和更換易損件方便的聯軸器。金屬彈性元性撓性聯軸器一般比非金屬彈性元件撓性聯軸器的使用壽命長。需密封潤滑和使用不耐久的聯軸器，必然增加維護工作量。對于長期連續運轉和經濟效益較高的場合，例如我國冶金企業的軋機傳動系統高速端，目前普遍采用的是齒式聯軸器，齒式聯軸器雖然理論上傳遞轉矩大，但須在潤滑和密封良好的條件下才能耐久工作。且需經常檢查密封狀況，注潤滑油或潤滑脂，維護工作量大，增加了輔助工時，減少了有效工作時間，影響生產效益。國際上工業發達國家，已普通選用使用壽命長、不用潤滑和維護的膜片聯軸順取代鼓形齒式聯軸器，不僅提高了經濟效益，還可凈化工作環境。在軋機傳動系統選用我國研制的彈性活銷聯軸器和扇形塊彈性聯軸器，不僅具有膜片聯軸器的優點，而且緩沖減振效果好，價格更便宜。
