  • TS3K鍵槽法蘭膜片聯軸器

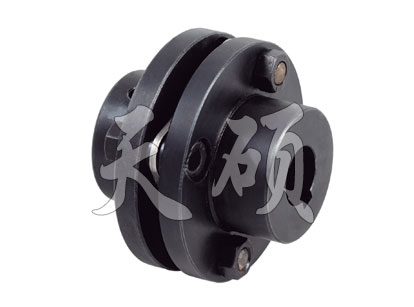

TS3K鍵槽法蘭膜片聯軸器

產品描述：TS3K鍵槽法蘭膜片聯軸器特點利用鍵槽聯接的膜片型聯軸器,不銹鋼膜片補償徑向,角向和軸向偏差

全國熱線

15231779603

TS3K鍵槽法蘭膜片聯軸器· 產品描述The product description

 TS3K鍵槽法蘭膜片聯軸器

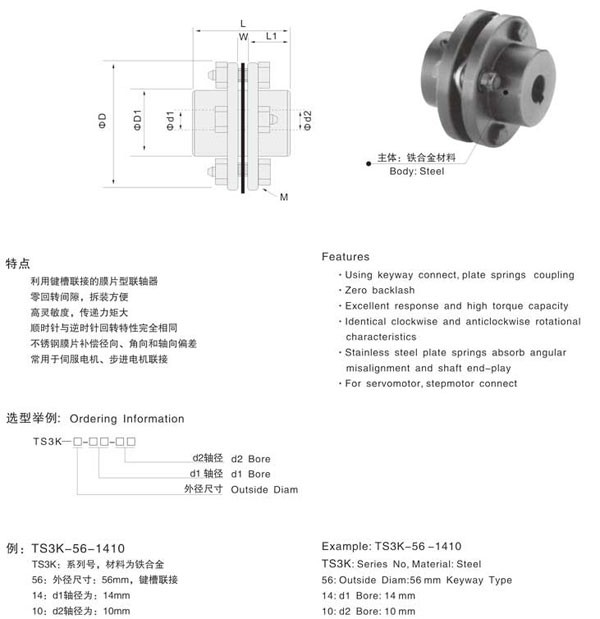

外型尺寸

型號
Model		 Φ d1Φd2
軸徑 Bore		 ΦD ΦD1 L L1 W M
TS3K-56-□□□□ 8 10 11
12 14 16
18 19 20		 56 32 45 20 5 M5
TS3K-68-□□□□ 11 14 16
19 20 24
25 28 30 35		 68 40 56 25 6 M6
TS3K-82-□□□□ 14 16 18
19 20 24
25 28 30 35		 82 54 56 30 6 M6

TS3K-94-□□□□

 14 16 18
19 20 24 25
28 30 35 38		 94 58 68 30 8 M8
TS3K-104-□□□□ 19 22 24
25 30 35
38 40 42		 104 68 80 35 10 M8
TS3K-126-□□□□ 22 24 30
35 38 40
42 42 50		 126 78 91 40 11 M10
TS3K-144-□□□□ 30 34 37
40 45 50
55 60		 144 98 102 45 12 M12

技術參數

型號
Model		 額定扭矩
Rated Torque
（N·m）		 *大扭矩
Max.Torque
（N·m）		 *高轉速
Max.Rotational Frequency
（rpm）		 慣性力矩
Moment of inertia
kg·m2		 靜態扭矩剛性
Static Torsioral Stiffness
N m/rad		 徑向偏差
Enors of Eccentricity
mm		 角度偏差
Enors of Angularity		 軸向偏差
Enors of Shaft
End-slay
mm		 重量
Mass
g
TS3K-56-□□□□ 25 50 20000 0.1×10-3 15×103 0.02 1 ±0.5 300
TS3K-68-□□□□ 55 110 15000 0.28×10-3 28×103 0.02 1 ±0.8 500
TS3K-82-□□□□ 80 160 14000 0.85×10-3 81×103 0.02 1 ±1.0 1000

TS3K-94-□□□□

 170 340 11000 1.5×10-3 165×103 0.02 1 ±1.0 1400
TS3K-104-□□□□ 240 480 9800 2.4×10-3 240×103 0.02 1 ±1.0 2100
TS3K-126-□□□□ 420 840 8000 6.3×10-3 410×103 0.02 1 ±1.0 3400
TS3K-144-□□□□ 700 1400 6800 9.2×10-3 760×103 0.02 1 ±1.0 4900

TS3K鍵槽法蘭膜片聯軸器特點
利用鍵槽聯接的膜片型聯軸器
零回轉間隙，拆裝方便
高靈敏度，傳遞力矩大
順時針逆時針回轉性完全相同
不銹鋼膜片補償徑向、角向和軸向偏差
常用于步進點擊聯接
