  • TS5螺紋線聯軸器

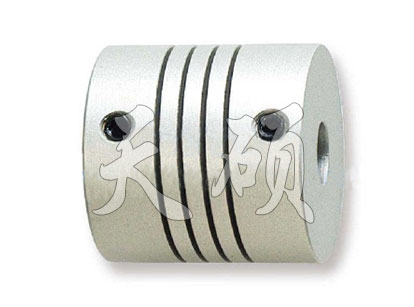

TS5螺紋線聯軸器

產品描述：TS5螺紋線聯軸器于各種不同主機產品配套使用,周圍的工作環境比較復雜,如溫度,濕度,水,蒸汽,粉塵,砂子,油,酸,堿,腐蝕介質

全國熱線

15231779603

TS5螺紋線聯軸器· 產品描述The product description

 TS5螺紋線聯軸器

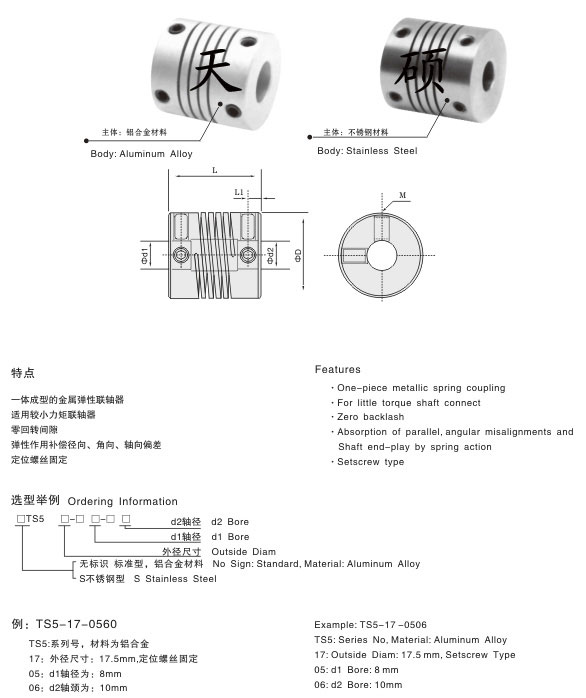

外型尺寸

型號
Model		 Φ d1Φd2
軸徑 Bore		 ΦD L L1 M 擰緊力矩
Wrench Torque
N·m
TS5-M15-□□□□
STS5-M15-□□□□		 3 4 5 15.5 21 2.6 M3 0.7
TS5-15-□□□□
STS5-15-□□□□		 3 4 5 15.5 23 3.1 M3 0.7
TS5-17-□□□□
STS5-17-□□□□		 4 5 6 17.5 23 3.1 M3 0.7
TS5-19-□□□□
STS5-19-□□□□		 5 6 6.3 5 8 19.5 24.5 3.1 M4 1.5
TS5-25-□□□□
STS5-25-□□□□		 5 6 6.35
8 10		 25.4 25.4 3.55 M4 1.7
TS5-28-□□□□
STS5-28-□□□□		 6 8
10 12.7		 28.6 28.6 3.60 M5 1.7
TS5-38-□□□□
STS5-38-□□□□		 8 10 12
12.7 14 15		 38.1 38.1 4.15 M5 3.8

TS5-50-□□□□
STS5-50-□□□□

 12 12.7 14
15 16 18 19		 50.8 50.8 5.25 M6 4.0

技術參數

型號
Model		 額定扭矩
Rated Torque
（N·m）		 *大扭矩
Max.Torque
（N·m）		 *大轉速
Max.Rotational Frequency
（rpm）		 慣性力矩
Moment of inertia
kg·m2		 靜態扭矩剛性
Static Torsioral Stiffness
N m/rad		 徑向偏差
Enors of Eccentricity
mm		 角度偏差
Enors of Angularity		 轉向偏差
Enors of Shaft
End-slay
mm		 重量
Mass
g
TS5-M15-□□□□ 0.2 0.4 13000 3.0×10-7 35 0.12 2 ±0.15 10
TS5-15-□□□□ 0.2 0.4 13000 3.2×10-7 36 0.12 2 ±0.15 10
TS5-17-□□□□ 0.3 0.6 12000 6.1×10-7 65 0.12 2 ±0.25 12

TS5-19-□□□□

 0.4 0.8 10000 8.5×10-7 100 0.12 2 ±0.25 14
STS5-M15-□□□□ 0.3 0.6 13000 8.7×10-7 70 0.12 2 ±0.15 28
STS5-M15-□□□□ 0.3 0.6 13000 8.9×10-7 72 0.12 2 ±0.15 30
STS5-15-□□□□ 0.4 0.8 12000 1.5×10-6 160 0.12 2 ±0.25 34
STS5-19-□□□□ 0.9 1.8 10000 2.0×10-6 205 0.12 2 ±0.25 40
TS5-25-□□□□ 1.2 2.4 10000 2.8×10-6 170 0.1 2.0 ±0.15 28
TS5-28-□□□□ 1.6 3.2 8000 5.1×10-6 260 0.1 2.0 ±0.15 44
TS5-38-□□□□ 4.2 8.4 8000 2.1×10-5 330 0.1 2.0 ±0.15 78
TS5-50-□□□□ 9.0 18.0 6000 9.0×10-5 560 0.1 2.0 ±0.15 130
STS5-25-□□□□ 2.2 4.4 10000 7.0×10-5 320 0.1 2.0 ±0.15 76
STS5-28-□□□□ 3.1 6.2 8000 2.3×10-5 790 0.1 2.0 ±0.15 120
STS5-38-□□□□ 7.5 15.0 8000 8.3×10-5 980 0.1 2.0 ±0.15 214
STS5-50-□□□□ 14.0 28.0 6000 2.7×10-4 1450 0.1 2.0 ±0.15 362

TS5螺紋線聯軸器于各種不同主機產品配套使用，周圍的工作環境比較復雜，如溫度、濕度、水、蒸汽、粉塵、砂子、油、酸、堿、腐蝕介質、鹽水、輻射等狀況，是選擇聯軸器時須考慮的重要因素之一。對于高溫、低溫、有油、酸、堿介質的工作質量，不宜選用以一般橡膠為彈性元件材料的撓性聯軸器，應選擇金屬彈性元件撓性聯軸器，例如膜片聯軸器、蛇形彈簧聯軸器等。
