產品描述：TS2Z脹套梅花聯軸器對于國內外現已出現供不應求的格局,不僅在數量上,而且還對其品種,質量和性能都有更高的要求
15231779603

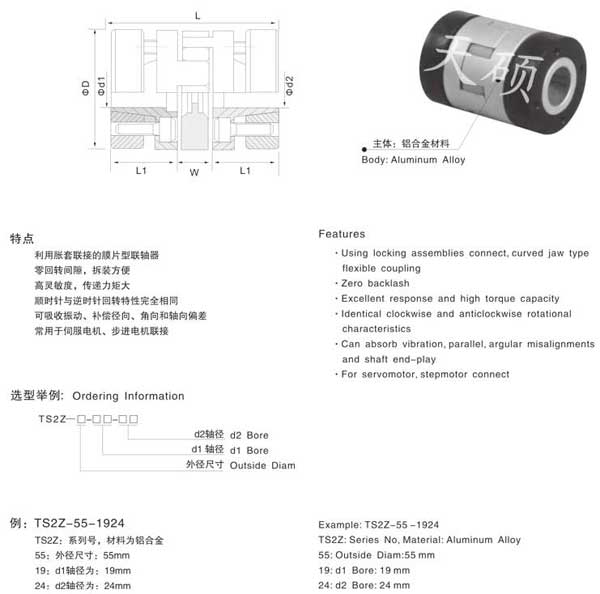

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | W | ||||
| L1 | W | M | 擰緊力矩 Wrench Torque N·m |
|||||
| TS2Z-30-□□□□ | 8 9.525 10 12 14 |
30 | 50 | 13 | 18.5 | 13 | M3(4) | 1.3 |
| TS2Z-40-□□□□ | 10 12 14 16 19 20 |
40 | 66 | 16 | 25 | 16 | M3(4) | 2.7 |
| TS2Z-55-□□□□ | 14 16 19 24 25 28 |
55 | 78 | 18 | 30 | 18 | M3(4) | 6.0 |
|
TS2Z-65-□□□□ |
19 20 24 28 30 35 38 |
65 | 90 | 20 | 35 | 20 | M3(4) | 6.0 |
| TS2Z-80-□□□□ | 24 28 30 35 38 40 45 |
80 | 114 | 24 | 45 | 24 | M3(4) | 10.0 |
| TS2Z-95-□□□□ | 30 35 38 40 45 50 |
95 | 126 | 26 | 50 | 26 | M3(4) | 35 |
| TS2Z-95-□□□□ | 35 40 45 50 55 60 |
105 | 140 | 28 | 56 | 28 | M3(4) | 35 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 |
角度偏差 Enors of Angularity |
軸向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS2Z-30-□□□□ | 7.4 | 14.8 | 20000 | 87×10-4 | 510 | 0.02 | 1 | +0.6 0 |
50 |
| TS2Z-40-□□□□ | 9.5 | 19.0 | 15000 | 112×10-3 | 550 | 0.02 | 1 | +0.8 0 |
120 |
| TS2Z-55-□□□□ | 34 | 68 | 13000 | 4.5×10-3 | 1510 | 0.02 | 1 | +0.8 0 |
280 |
| TS2Z-65-□□□□ | 95 | 190 | 10500 | 9.1×10-3 | 2800 | 0.02 | 1 | +0.8 0 |
450 |
| TS2Z-80-□□□□ | 135 | 270 | 8600 | 1.9×10-3 | 3600 | 0.02 | 1 | +1.0 0 |
960 |
| TS2Z-95-□□□□ | 230 | 460 | 7500 | 2.2×10-2 | 4700 | 0.02 | 1 | +1.0 0 |
2310 |
| TS2Z-105-□□□□ | 380 | 760 | 6000 | 3.3×10-2 | 5800 | 0.02 | 1 | +1.0 0 |
3090 |
TS2Z脹套梅花聯軸器對于國內外現已出現供不應求的格局，不僅在數量上，而且還對其品種、質量和性能都有更高的要求。主要是因?yàn)槁?lián)軸器應用廣泛，適用于各個行業。隨著裝備制造業的發展，是很有潛在市場的機械基礎件產品?？梢蕴娲M(jìn)口，節約外匯，并且還可以走出國門，為國創匯。
