  • TS3FD多節法蘭膜片聯軸器

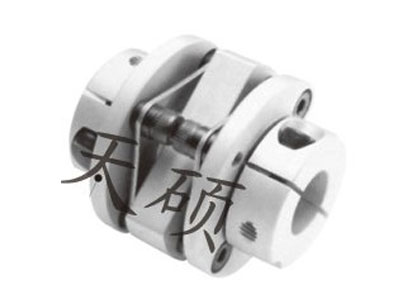

TS3FD多節法蘭膜片聯軸器

產品描述：多節夾緊螺絲固定式聯軸器不銹鋼膜片補償角向和軸向偏差,利用夾緊螺絲固定

全國熱線

15231779603

TS3FD多節法蘭膜片聯軸器· 產品描述The product description

 TS3FD多節法蘭膜片聯軸器

多節夾緊螺絲固定式聯軸器
特 點：
1.膜片型彈性聯軸器
2.高靈敏度、高扭矩剛性
3.零回轉間隙
4.順時針與逆時針回轉特性完全相同
5.不銹鋼膜片補償角向和軸向偏差
6.利用夾緊螺絲固定
可根據用戶需求進行非標訂做,按客戶要求開鍵槽

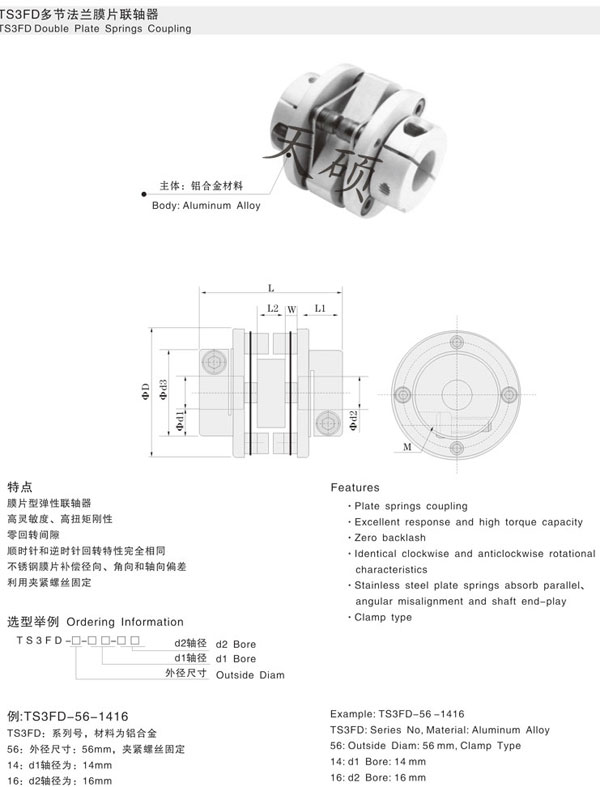

外型尺寸

型號
Model		 Φ d1Φd2
軸徑 Bore		 ΦD L ΦD3 W L1 L2 M 擰緊力矩
Wrench Torque
N·m
TS3D-34-□□□□ 6 7 8 34 37 21.6 3 12 7 M3 1.5
TS3D-39-□□□□ 8 9 10 39 47 24 3.5 14.5 8 M4 3.4
TS3D-44-□□□□ 10 11
12 14		 44 47 29.5 4 15 9 M4 3.4

TS3D-56-□□□□

 14 16
19 20		 56 61 38.0 5 20 11 M5 7.0
TS3D-68-□□□□ 15 19 20
22 24 25		 68 74 46.0 6 24 14 M6 14.0
TS3D-82-□□□□ 20 24 25
28 30		 82 98 56.0 8 30 22 M8 25.0

技術參數

型號
Model		 額定扭矩
Rated Torque
（N·m）		 *大扭矩
Max.Torque
（N·m）		 *高轉速
Max.Rotational Frequency
（rpm）		 慣性力矩
Moment of inertia
kg·m2		 靜態扭矩剛性
Static Torsioral Stiffness
N m/rad		 徑向偏差
Enors of Eccentricity
mm		 角度偏差
Enors of Angularity		 軸向偏差
Enors of Shaft
End-slay
mm		 重量
Mass
g
TS3D-34-□□□□ 3.8 7.6 6000 6.5×10-6 1300 0.02 2 ±0.3 46
TS3D-39-□□□□ 6.7 13.4 6000 12.5×10-6 2000 0.02 2 ±0.3 75
TS3D-44-□□□□ 9.7 19.4 6000 24.5×10-6 2800 0.02 2 ±0.3 98

TS3D-56-□□□□

 24 48 6000 82.5×10-6 4000 0.02 2 ±0.3 194
TS3D-68-□□□□ 40 80 6000 225×10-4 6200 0.02 2 ±0.3 376
TS3D-82-□□□□ 85 170 6000 985×10-4 8300 0.02 2 ±0.3 640
