  • TS2C夾緊梅花聯軸器

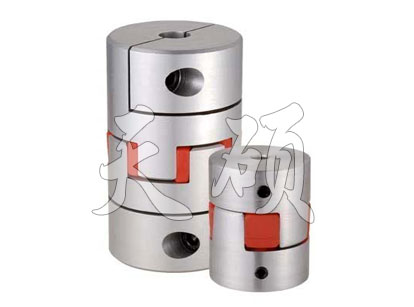

TS2C夾緊梅花聯軸器

產品描述：TS2C夾緊梅花聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩,當兩軸線有相對偏移時

全國熱線

15231779603

TS2C夾緊梅花聯軸器· 產品描述The product description

 TS2C夾緊梅花聯軸器

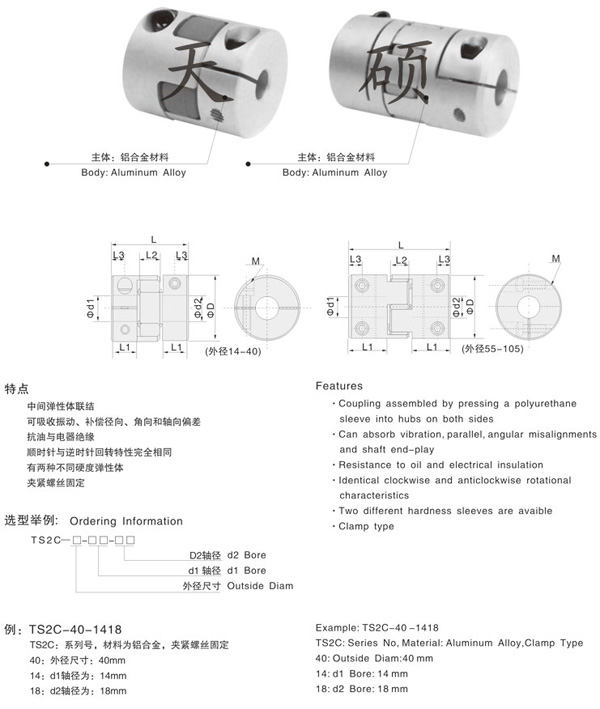

外型尺寸

型號
Model		 Φ d1Φd2
軸徑 Bore		 ΦD L L1
L2 S L3 M 擰緊力矩
Wrench Torque
N·m
TS2C-14-□□□□ 2 3 4
5 6 7		 14 22 7 6 1.0 3.5 M2.5 1.0
TS2C-20-□□□□ 4 5 6 6.35
8 10 11 12		 20 30 10 8 1.0 5.0 M3 1.3
TS2C-25-□□□□ 4 5 6 6.35
8 10 11 12		 25 34 11 10 1.0 5.0 M4 1.5

TS2C-30-□□□□

 8 9.525 10
12 14 16		 30 35 11 10 1.5 5.0 M4 1.7
TS2C-40S-□□□□ 14 16 18 19
20 22 24		 40 55 19.5 12 2.0 10 M6 8
TS2C-40-□□□□ 14 16 18 19
20 22 24		 40 66 25 12 2.0 10 M6 8
TS2C-55-□□□□ 14 16 19 24
25 28		 55 78 30 14 2.0 10.5 M6 8
TS2C-65-□□□□ 19 20 24 28
30 35 38		 65 90 35 15 2.5 11.5 M8 15
TS2C-80-□□□□ 24 28 30 35
38 40 45		 80 114 45 18 3.0 15.5 M8 15
TS2C-95-□□□□ 30 35 38 40
45 50 55		 95 126 50 20 3.0 18.0 M10 25
TS2C-105-□□□□ 35 40 45
50 55 60		 105 140 56 21 3.5 21.0 M12 35

技術參數

型號
Model		 額定扭矩
Rated Torque
（N·m）		 *大扭矩
Max.Torque
（N·m）		 *高轉速
Max.Rotational Frequency
（rpm）		 慣性力矩
Moment of inertia
kg·m2		 靜態扭矩剛性
Static Torsioral Stiffness
N m/rad

徑向偏差
Enors of Eccentricity
mm

 角度偏差
Enors of Angularity		 軸向偏差
Enors of Shaft End-slay
mm
 		 重量
Mass
g
TS2C-14-□□□□ 1.1 2.2 19000 5.9×10-4 46 0.02 1.0 +0.6
0		 26
TS2C-20-□□□□ 2.8 5.6 17000 6.7×10-4 55 0.02 1.0 +0.6
0		 37
TS2C-25-□□□□ 6.0 12.0 16000 7.6×10-4 63 0.02 1.0 +0.6
0		 42
TS2C-30-□□□□ 6.5 13.0 12000 8.5×10-4 72 0.02 1.0 +0.6
0		 46
TS2C-40S-□□□□ 32 64 10000 9.4×10-4 500 0.02 1.0 +0.8
0		 140
TS2C-40-□□□□ 32 64 10000 1.1×10-3 550 0.02 1.0 +0.8
0		 148
TS2C-55-□□□□ 46 92 8000 4.4×10-3 1500 0.02 1.0 +0.8
0		 350
TS2C-65-□□□□ 109 218 6000 9.0×10-3 2800 0.02 1.0 +0.8
0		 572
TS2C-80-□□□□ 135 270 4600 1.8×10-2 3500 0.02 1.0 +1.0
0		 950
TS2C-95-□□□□ 260 520 3800 2.0×10-2 4600 0.02 1.0 +1.0
0		 1800
TS2C-105-□□□□ 430 860 3400 3.2×10-2 5800 0.02 1.0 +1.0
0		 2400

　　TS2C夾緊梅花聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。
TS2C夾緊梅花聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度 -35℃～+80℃，傳遞公稱扭矩25～12500Nm，許用轉速1500～15300r/min。
3.與其它聯軸器相比，梅花形彈性聯軸器具有以下特點：
（1）工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。
（2）結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。
（3）具有較大的軸向、徑向和角向補償能力。
（4）高強度聚氨酯彈性元件耐磨耐油，承載能力大，使用壽命長，安全可靠。
（5）聯軸器無需潤滑，維護工作量少，可連續長期運行。
