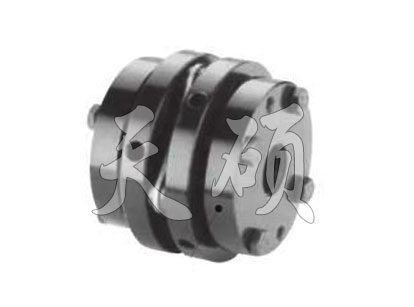

產品描述：TS3Z脹套膜片聯軸器至少由一個膜片和兩個軸套組成.膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖
15231779603

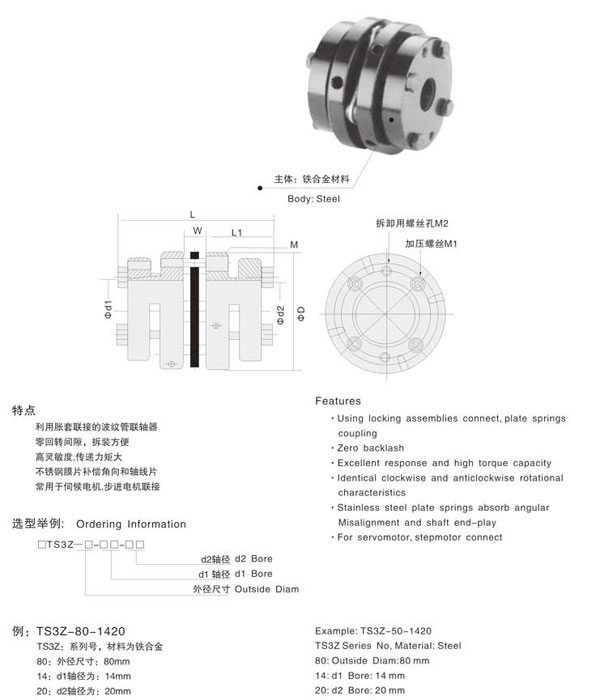

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | L1 | W | M | M1 | M2 |
| TS3Z-70-□□□□ | 18 19 20 22 24 25 28 30 32 35 |
70 | 65 | 29 | 7.0 | M6 | 4-M6 | 2-M6 |
| TS3Z-80-□□□□ | 18 19 20 22 24 25 28 30 32 35 |
80 | 70 | 31 | 8.0 | M8 | 4-M6 | 2-M6 |
| TS3Z-90-□□□□ | 28 30 32 35 38 40 42 45 48 |
90 | 70 | 31 | 8.0 | M8 | 6-M6 | 3-M6 |
|
TS3Z-100-□□□□ |
32 35 38 40 42 45 48 50 52 55 60 |
100 | 70 | 31 | 8.0 | M8 | 6-M6 | 3-M6 |
| TS3Z-126-□□□□ | 38 40 42 45 48 50 52 55 60 62 65 |
126 | 82 | 35.5 | 11 | M10 | 6-M6 | 3-M6 |
| TS3Z-144-□□□□ | 45 48 50 52 55 60 62 65 70 75 |
144 | 96 | 42 | 12 | M12 | 6-M8 | 3-M8 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 Enors of Eccentricity mm |
角度偏差 Enors of Angularity |
軸向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS3Z-70-□□□□ | 70 | 140 | 17000 | 0.65×10-3 | 58×103 | 0.02 | 0.5 | ±0.5 | 950 |
| TS3Z-80-□□□□ | 125 | 250 | 16000 | 1.0×10-3 | 62×103 | 0.02 | 0.5 | ±0.5 | 1240 |
| TS3Z-90-□□□□ | 180 | 360 | 14000 | 2.0×10-3 | 140×103 | 0.02 | 0.5 | ±0.5 | 1650 |
|
TS3Z-100-□□□□ |
280 | 560 | 12000 | 2.95×10-3 | 160×103 | 0.02 | 0.5 | ±0.5 | 1800 |
| TS3Z-126-□□□□ | 450 | 900 | 10000 | 6.35×10-3 | 450×103 | 0.02 | 0.5 | ±0.5 | 3300 |
| TS3Z-144-□□□□ | 760 | 1520 | 8000 | 11.33×10-3 | 785×103 | 0.02 | 0.5 | ±0.5 | 4500 |
膜片聯軸器結構：
TS3Z脹套膜片聯軸器至少由一個膜片和兩個軸套組成。膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。有一些生產商提供兩個膜片的，也有提供三個膜片的，中間有一個或兩個剛性元件，兩邊再連在軸套上。單膜片聯軸器和雙膜片聯軸器的不同之處是處理各種偏差能力的不同，鑒于其需要膜片能復雜的彎曲，所以單膜片聯軸器不太適應偏心。而雙膜片聯軸器可以同時曲向不同的方向，以此來補償偏心。
膜片聯軸器的特點：
膜片聯軸器這種特性有點像波紋管聯軸器，實際上聯軸器傳遞扭矩的方式都差不多。膜片本身很薄，所以當相對位移荷載產生時它很容易彎曲，因此可以承受高達1.5度的偏差，同時在伺服系統中產生較低的軸承負荷。膜片聯軸器常用于伺服系統中，膜片具有很好的扭矩剛性，但稍遜于波紋管聯軸器。另一方面，膜片聯軸器非常精巧，如果在使用中誤用或沒有正確安裝則很容易損壞。所以保證偏差在聯軸器的正常運轉的承受范圍之內是非常必要的。選擇適合的聯軸器是用好聯軸器的關鍵一步，在設計階段就得考慮選用什么類型的聯軸器了
由幾組膜片（不銹鋼薄板）用螺栓交錯地與兩半聯軸器聯接，每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種高性能的金屬?gòu)?qiáng)元件撓性聯軸器，不用潤油，結構較緊湊，強度高，使用壽命長，無旋轉間隙，不受溫度和油污影響，具有耐酸、耐堿防腐蝕的特點，適用于高溫、高速、有腐蝕介質工況環境的軸系傳動，廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統、汽輪機、活塞式動力機械傳動系統、履帶式車輛，以及發電機組高速、大功率機械傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。
本聯軸器設計上采用*的非線性有限元強度理論分析，并在有限元分析基礎上采用了外形優化技術，動態設計技術，設計上達到了*的水平。制造技術上應用了航空的*成熟的技術成果。
膜片聯軸器的優點：
膜片聯軸器與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，無噪聲，基本不用維修，制造方便，可部分代替齒式聯軸器。膜片聯軸器在國際上工業發達國家應用已很普通，在我國已制訂機械行業標準，*近已修訂為新的行業標準：JB/T 9147-1999（代替ZB/T J19022-90） 聯軸器各轉矩間的關系
