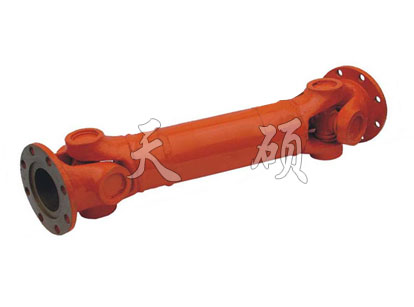

SWP-D型無伸縮長型萬向聯軸器

產品描述：萬向聯軸器利用其機構的特點,使兩軸不在同一軸線,存在軸線夾角的情況下能實現所聯接的兩軸連續回轉,并可靠地傳遞轉矩和運動.

在線咨詢

全國熱線

15231779603

SWP-D型無伸縮長型萬向聯軸器· 產品描述The product description

SWP-D型無伸縮長型萬向聯軸器

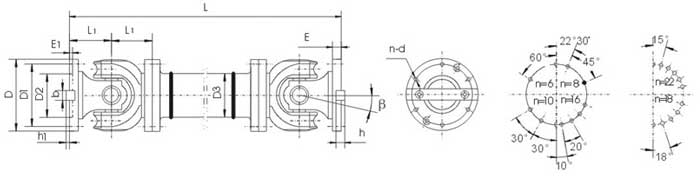

型號	回轉直徑 D mm	公稱轉矩 T_n kN·m	疲勞轉矩 T_f kN·m	軸承折角 β （°）	尺寸mm
型號	回轉直徑 D mm	公稱轉矩 T_n kN·m	疲勞轉矩 T_f kN·m	軸承折角 β （°）	L_min	D₁	D₂	D₃	E	E₁	b×h	h₁	L₁	n-d
SWP160D	160	16	8	≤10	430	140	95	114	15	4	20×12	6	85	6-13
SWP180D	180	20	10	≤10	474	155	105	121	15	4	24×14	7	95	6-15
SWP200D	200	31.5	16	≤10	544	175	125	127	17	5	28×16	8	110	8-15
SWP225D	225	40	20	≤10	636	196	135	152	20	5	32×18	9	130	8-17
SWP250D	250	63	31.5	≤10	690	218	150	168	25	5	40×25	12.5	135	8-19
SWP285D	285	90	45	≤10	760	245	170	194	27	7	40×30	15	150	8-21
SWP315D	315	140	63	≤10	860	280	185	219	32	7	40×30	15	170	10-23
SWP350D	350	180	90	≤10	940	310	210	245	35	8	50×32	16	185	10-23
SWP390D	390	250	112	≤10	1060	345	235	273	40	8	70×36	18	205	10-25
SWP435D	435	355	160	≤10	1180	385	255	299	42	10	80×40	20	235	16-28
SWP480D	480	450	224	≤10	1360	425	275	351	47	12	90×45	22.5	265	16-31
SWP550D	550	710	315	≤10	1460	492	320	402	50	12	100×45	22.5	290	16-31
SWP660D	600	1000	500	≤10	1840	544	380	450	55	15	90×55	27.5	360	22-34
SWP640D	640	1250	630	≤10	1980	575	385	480	60	15	100×60	30	385	18-38

注：標記示例：回轉直徑D=315mm，安裝長度L=900mm，D型有伸縮長型萬向聯軸器。
SWP315D×900聯軸器

SWP-D型無伸縮長型萬向聯軸器所聯接的兩軸，由于制造及安裝誤差，承載后的變形以及溫度變化的影響等，會引起兩軸相對位置的變化，往往不能保證嚴格的對中。根據聯軸器有無彈性元件、對各種相對位移有無補償能力，即能否在發生相對位移條件下保持聯接功能以及聯軸器的用途等，聯軸器可分為剛性聯軸器，撓性聯軸器和安全聯軸器。
