一、適用范用

十字軸式萬向聯軸器主要適用于軋制機械、起重運輸機械以及其它重型機械，聯接兩個不同軸線的傳動軸系。SWP型回轉直徑為160-640mm，公稱轉矩為16-1250KN.m，軸線折角A-F型≤10°，G型≤5°；SWC型回轉直徑為100-620mm，公稱轉矩為1.25-1000KN.m，軸線折角為15°-25°。
二、萬向聯軸器的聯接方法
萬向聯軸器是用高強度螺栓及自鎖螺母把兩端的法蘭聯接在其他機械構件上，其轉達矩是通過法蘭端面鍵及法蘭間的磨擦力來傳遞。SWP型有關聯接尺寸及螺栓預緊力矩按圖三及表三的規定；SWC型有關聯接尺寸及螺栓預緊力矩按圖四及表四的規定。
螺栓只能從與聯軸器相配的法蘭側放入，螺母由萬向聯軸器的法蘭側擰緊，其螺栓的機械性能符合GB3098.1中10.9級，螺母的機械性能應符合GB3098.4中10級規定。
三、萬向聯軸器的使用與保養
1、萬向聯軸器安裝前，應清洗兩端面，檢查端面鍵槽口等配合情況，然且擰緊螺釘，不允許松動；
2、萬向聯軸器安裝好以后，正常運轉一個班，須檢查所有緊固螺釘，如發現松動，須以規定的擰緊力矩再次擰緊，這樣反復幾個班，以保證不會松動；
3、萬向聯軸器滑動面、十字頭、軸承等須保證潤滑，一般用2#工業鋰基油脂或2#二硫化鉬鈣基脂，在一般條件下連續運轉500小時加油一次，間斷運轉2個月加油一次，若高溫條件下工作須每周加油一次，加油時把軸承端面油孔螺釘擰下，用高壓油槍注入至溢出為止；
4、萬向聯軸器一般使用3個月必進行保養一次，如發現壓痕等正常磨損現象，應及時更換；
5、為延長萬向聯軸器的使用壽命，在保養拆洗進，將十字軸調轉180°，以達到軸頸受力交替使用；
6、應避免長期超載使用和操作事故的發生；
7、在工作運轉中，應經常觀察萬向聯軸器是否發生異常的徑向擺動和軸承發熱等現象，發現這些現象須及時維修；
8、在可能由于運轉的萬向聯軸器引起人身和設備事故的各個場所須采用適當?shù)陌踩雷o措施。

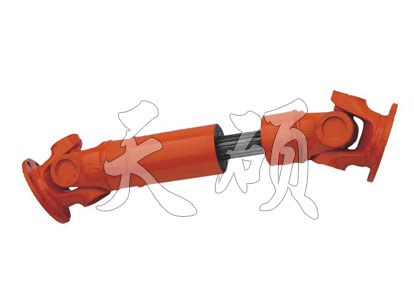

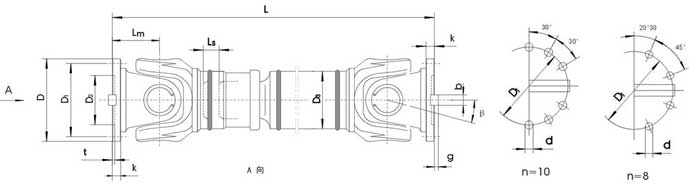

SWC-CH型長伸縮焊接式萬向聯軸器基本參數和主要尺寸
