  • SWC-DH型萬向聯軸器

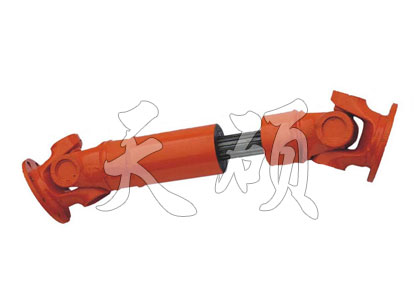

SWC-DH型萬向聯軸器

產品描述:萬向聯軸器適用于聯結空間同一平面上兩軸軸線夾角β≤45o的傳動場合,傳遞公稱轉矩11.2-1120N.m.WSD型為單十字萬向聯軸器.

全國熱線

15231779603

SWC-DH型萬向聯軸器· 產品描述The product description

萬向聯軸器是一種特殊的聯軸器,分精密型萬向聯軸器以及大扭矩萬向聯軸器兩大類, 用于兩相交軸上的可移式剛性聯軸器。兩軸線*大夾角可達45°,廣泛用于機床、汽車、精密機械和重型機械等。萬向聯軸器由兩個叉形零件和一個十字形零件聯接而成。當主動軸以等角速度ω 1旋轉時,如兩軸線夾角為 α,則從動軸的角速度ω 2將在ω 1cosα ≤ω 2≤ω 1/cosα 的范圍內作周期性變化,從而引起附加動載。因此,單個萬向聯軸器不宜用在轉速高、兩軸線夾角大的聯接。為克服上述缺點,可采用雙聯萬向聯軸器,即用一根中間軸聯接兩個萬向聯軸器,安裝時使主、從動軸與中間軸的軸線夾角相等,并使兩端的叉形零件處在同一平面內,這樣能使主動軸與從動軸的角速度隨時相等。利用球籠式萬向聯軸器和球槽式萬向聯軸器也可使兩軸瞬時速度近似相等。SWC型、SWP型十字軸式萬向聯軸器能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。萬向聯軸器

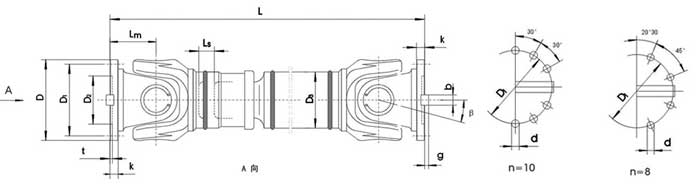

SWC-DH型短伸縮焊接式萬向聯軸器基本參數和主要尺寸

型號 回轉直徑
D
mm
公稱轉矩
Tn
kN·m
疲勞轉矩
Tf
kN·m
軸線折角
β
(°)
伸縮量
Ls
mm
尺寸mm
Lmin D1
(js11)
D2
(H7)
D3 Lm n-d k t b
(h9)
g
SWC180DH1 180 12.5 6.3 ≤25 75 650 155 105 114 110 8-17 17 5 - -
SWC180DH2 55 600
SWC180DH3 40 550
SWC200DH 200 30 15 ≤15 70 620 175 125 127 110 8-17 17 5 28 8.0
SWC225DH1 225 40 20 ≤15 85 710 196 135 152 120 8-17 20 5 32 9.0
SWC225DH2 70 640
SWC250DH1 250 63 31.5 ≤15 100 795 218 150 168 140 8-19 25 6 40 12.5
SWC250DH2 70 735
SWC285DH1 285 90 45 ≤15 120 950 245 170 194 160 8-21 27 7 40 15.0
SWC285DH2 80 880
SWC315DH1 315 125 63 ≤15 130 1070 280 185 219 180 10-23 32 8 40 15.0
SWC315DH2 90 980
SWC350DH1 350 180 90 ≤15 140 1170 310 210 267 194 10-23 35 8 50 16.0
SWC350DH2 90 1070
SWC390DH1 390 250 125 ≤15 150 1300 345 235 267 215 10-25 40 8 70 18.0
SWC390DH2 90 1200
