  • Z19A型脹緊聯結套

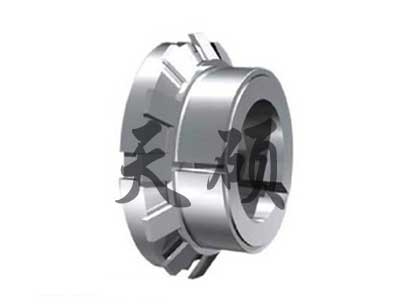

Z19A型脹緊聯結套

產品描述：Z19A型脹緊聯結套是靠擰緊高強度螺栓使包容面間生產的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置.

全國熱線

15231779603

Z19A型脹緊聯結套· 產品描述The product description

標記示例
脹緊套

Z19A型脹緊聯結套的基本尺寸和參數
注：Z19A型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)
Z19A型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。

基本尺寸Dimensions 額定負荷 螺母 脹套與軸結結合面上的壓力pt 脹套與輪載結合面上的壓力pt 重量
d D E H B 轉矩Mt 軸向力Ft d1 MA N/mm2 N/mm2 kg
kN．m kN N．m
14 25 32 16.5 6.5 38 5.1 M20×1 95 200 110 0.05
15 25 32 16.5 6.5 41 5.5 M20×1 95 185 110 0.04
16 25 32 16.5 6.5 43 5.45 M20×1 95 174 110 0.04
17 26 32 16.5 6.5 47 5.5 M20×1 95 164 107 0.04
18 26 32 16.5 6.5 49 5.4 M22×1 95 155 107 0.04
18 30 38 16.5 6.5 58 6.6 M25×1.5 160 185 112 0.06
19 30 38 18 6.5 62 6.6 M25×1.5 160 176 112 0.06
20 30 38 18 6.5 66 6.6 M25×1.5 160 167 111 0.06
22 32 38 18 6.5 73 6.6 M25×1.5 160 152 105 0.06
24 35 45 18 6.5 105 8.75 M30×1.5 220 185 127 0.08
25 35 45 18 6.5 110 8.8 M30×1.5 220 178 127 0.07
28 36 45 18 6.5 120 8.55 M32×1.5 220 159 124 0.06
28 40 52 18 6.5 149 10.6 M35×1.5 340 188 141 0.09
30 40 52 19.5 7 160 10.6 M35×1.5 340 164 123 0.09
32 42 52 19.5 7 170 10.6 M36×1.5 340 154 117 0.09
35 45 58 21.5 8 230 13.1 M40×1.5 480 153 120 0.11
36 45 58 21.5 8 240 13.3 M40×1.5 480 149 120 0.1
38 48 58 21.5 8 250 13.1 M42×1.5 480 141 112 0.12
38 50 58 21.5 8 250 13.1 M42×1.5 480 141 112 0.14
40 50 65 24.5 10 310 15.5 M42×1.5 680 124 93 0.14
40 52 65 24.5 10 310 15.5 M45×1.5 680 120 93 0.17
42 55 65 25.5 10 320 15.2 M48×1.5 680 114 87 0.2
45 55 70 25.5 10 400 17.7 M50×1.5 870 122 96 0.16
45 57 70 25.5 10 400 17.7 M50×1.5 870 122 96 0.2
48 60 75 25.5 10 500 20.8 M55×2 970 135 105 0.21
50 60 75 25.5 10 520 20.8 M55×2 970 130 105 0.18
50 62 75 25.5 10 520 20.8 M55×2 970 130 105 0.22
55 65 80 27.5 12 610 22 M60×2 1100 103 84 0.21
55 68 80 27.5 12 610 22 M60×2 1100 103 84 0.28
56 68 80 27.5 12 620 22 M60×2 1100 101 82 0.26
60 70 85 30 12 800 26.6 M65×2 1300 113 93 0.24
60 73 85 30.5 12 800 26.6 M65×2 1300 113 93 0.33
63 79 92 30.5 14 980 31.1 M70×2 1600 107 86 0.43
65 79 92 30.5 14 1010 31 M70×2 1600 104 86 0.38
70 84 98 31.5 14 1240 35.4 M75×2 2000 110 92 0.42
