  • Z19B型脹緊聯結套

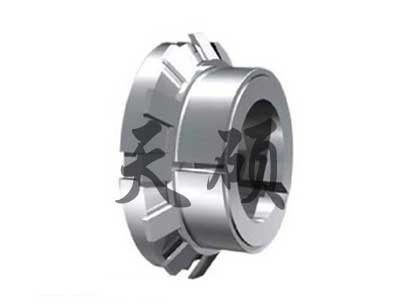

Z19B型脹緊聯結套

產品描述：Z19B型脹緊聯結套的基本尺寸和參數,Z19B型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)

全國熱線

15231779603

Z19B型脹緊聯結套· 產品描述The product description

 Z19B型脹緊聯結套

Z19B型脹緊聯結套的基本尺寸和參數
注：Z19B型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)
Z19B型脹緊聯結套螺釘?shù)臋C械性能等級為12.9級。


基本尺寸Dimensions 額定負荷 螺母 脹套與軸結結合面上的壓力pt 脹套與輪載結合面上的壓力pt 重量
d D E H B 轉矩Mt 軸向力Ft d1 MA N/mm2 N/mm2 kg
kN．m kN N．m
14 25 32 30 20 64 9.1 M20×1 95 85 45 0.08
15 25 32 30 20 70 9.1 M20×1 95 80 45 0.08
16 25 32 30 20 73 9.1 M20×1 95 75 45 0.07
17 25 32 32 20 80 9.1 M22×1 95 70 45 0.07
18 30 32 32 20 83 9.1 M22×1 95 65 40 0.12
19 30 38 32 20 105 11 M25×1.5 160 75 45 0.11
20 30 38 32 20 112 11 M25×1.5 160 70 45 0.1
22 35 45 36 25 163 14.5 M30×1.5 220 70 45 0.17
24 35 45 36 25 178 14.5 M30×1.5 220 65 45 0.15
25 35 45 36 25 185 14.5 M30×1.5 220 60 45 0.14
28 40 52 42 30 250 14.5 M35×1.5 340 55 40 0.22
30 40 52 42 30 270 17.5 M35×1.5 340 50 40 0.19
32 42 52 44 30 350 21.5 M36×1.5 340 60 45 0.2
32 45 58 44 30 350 21.5 M40×1.5 480 60 45 0.27
35 45 58 44 30 390 21.5 M40×1.5 480 55 45 0.22
38 50 65 45 30 500 26 M45×1.5 680 60 45 0.3
40 50 65 45 30 520 26 M45×1.5 680 60 50 0.25
45 55 70 46 30 680 30 M50×1.5 870 60 50 0.29
48 60 75 46 30 840 35 M55×2 970 60 50 0.37
50 60 75 46 30 880 35 M55×2 970 60 50 0.32
55 65 80 46 30 1030 37.5 M60×2 1100 60 50 0.34
60 70 85 52 30 1360 45 M65×2 1300 65 55 0.42
